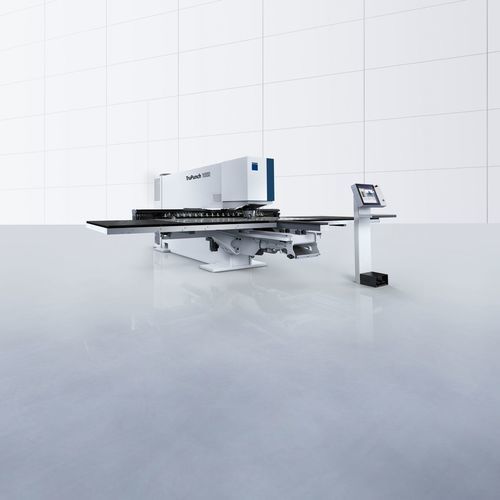

CNC-Stanzmaschine TruPunch 1000

elektrischfür MetallStanzen

Übersicht
Die TruPunch 1000 (S05) ist eine kompakte Einstiegs-Stanzmaschine, ausgelegt für wirtschaftliche Fertigung kleiner Serien und einfacher Blechteile. Sie verbindet Stanzen, Gewindeformung, Extrusion und Laschenbiegen in einer Aufspannung ohne Umspannen und ermöglicht so die vollständige Bearbeitung von Mittelformatblechen und kleinen Losgrößen.

Wesentliche Vorteile

• Mehrprozess-Fähigkeit: Stanzen, Gewindeformen, Extrusion und Laschenbiegen in einer Einrichtung.
• Große Werkzeugkompatibilität: unterstützt TRUMPF-Werkzeuge wie MultiTool und MultiShear für Schneid- und Umformaufgaben.
• Bedienerfreundlich: Touchpoint HMI für intuitive Programmierung und schnellen Einsatz.
• Materialeffiziente Optionen: restgitterfreie Bearbeitung und optimierte Trennung zur Reduzierung von Ausschuss.

Anwendungen / Beispiele

• Elektronikbauteile: Laschen, Näpfe, Rollabsetzungen und stufenartige Merkmale mit entsprechenden Werkzeugen.
• Allgemeine Blechteile: Sicken, MultiCut-Operationen, Napfprägungen und Rollabsetz-/Offset-Formungen.

Ausstattung & Optionen

• Bürstentische zur schonenden Materialhandhabung.
• On-Demand Drive: hydraulische Steuerung des Stanzkopfs zur Reduzierung von Geräusch und hydraulischer Belastung.
• Teileförderband für prozesssichere Teileausschleusung.
• Touchpoint HMI und TruTops Boost Softwareunterstützung für Programmierung und Produktionssteuerung.

Technische Daten (klein / mittel)
Modell: TruPunch 1000 (S05) Kleinformat — TruPunch 1000 (S05) Mittelformat
Abmessungen (B x T x H): 6000 x 7144 x 2155 mm — 6550 x 7144 x 2155 mm
Stanzfolge (E = 1 mm): 600 1/min — 600 1/min
Signiergeschwindigkeit: 1300 1/min — 1300 1/min
Arbeitsbereich X: 2050 mm — 2500 mm
Arbeitsbereich Y: 1250 mm — 1250 mm
Max. Blechdicke: 6,4 mm — 6,4 mm
Max. Werkstückgewicht: 150 kg — 150 kg
Max. Stanzkraft: 165 kN — 165 kN
MultiTool-Wechselzeit: 2,4 s — 2,4 s
Werkzeugplätze (klein / mittel): 15 / 18 (zzgl. 2 Pratzen)
Teileausschleusung (Beispielgrößen): Klappe 180 x 150 mm; mit Verschiebetisch bis 180 x 500 mm; starre Rutsche bis 460 x 500 mm
Mittlere Leistungsaufnahme (Abschaltautomatik): 0,3 kW ; Produktion: 4,3 kW

Charakteristika / Spezifikationen

• Modellbezeichnung: TruPunch 1000 (S05)
• Maschinentyp: Stanzmaschine (kompakt, Einstiegsmodell)
• Prozesse: Stanzen, Gewindeformung, Extrusion, Laschenbiegen
• Max. Blechdicke: 6,4 mm
• Max. Stanzkraft: 165 kN
• Stanzfolge (E = 1 mm): bis 600 1/min
• Signiergeschwindigkeit: bis 1300 1/min
• Arbeitsfeld X × Y: 2050 × 1250 mm (klein) bzw. 2500 × 1250 mm (mittel)
• Max. Werkstückgewicht: 150 kg
• MultiTool-Wechselzeit: 2,4 s
• Typischer Verbrauch: Standby 0,3 kW, Produktion 4,3 kW
