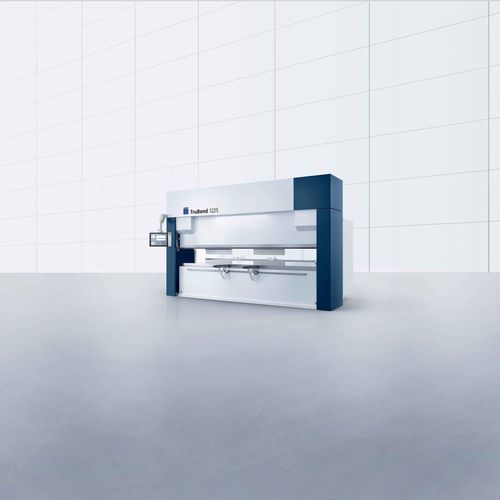

Elektrische Biegemaschine TruBend 1000 Basic Edition

ProfilvertikalCNC

Übersicht
Die TruBend Series 1000 Basic Edition bietet einen kosteneffizienten Einstieg in die Biegetechnologie von TRUMPF. Sie zeichnet sich durch eine einfache Bedienung, reproduzierbare Genauigkeit und standardmäßige Sicherheitsfunktionen aus und eignet sich für vielseitige Werkstattanwendungen sowie die Bearbeitung langer Profile.

Hauptvorteile

• Intuitive Steuerung: Das RA (Right Angle) Steuerungssystem ermöglicht numerische und grafische Programmierung für schnellere Rüst- und Programmierprozesse.
• Reduzierte Rüstzeiten: Automatische Werkzeugspannung für schnelle Werkzeugwechsel.
• Präzise Positionierung: 4-Achsen Hinteranschlag sorgt für reproduzierbare Blechpositionierung bei komplexen Teilen.
• Integrierte Sicherheit und Service: BendGuard Basic für Schutzfunktionen und TRUMPF Remote Service für Ferndiagnose und Verfügbarkeitsunterstützung.

Vordefinierte Varianten
Die TruBend Series 1000 Basic Edition ist in drei vordefinierten Ausstattungsvarianten erhältlich: Core Model, Classic Model und Comfort Model.

Hauptausstattung und Funktionen

• Automatische Werkzeugspannung für schnelle und sichere Werkzeugwechsel.
• 4-Achsen Hinteranschlag zur Sicherstellung korrekter Blechpositionierung und konstanter Abkantlängen.
• Mechanisches Wedge-Crowning zur Kompensation von Durchbiegung und zur Erhaltung der Winkelgenauigkeit über die gesamte Biegelänge.
• BendGuard Basic, das Pressebalgenbewegung mit Schutzmaßnahmen kombiniert.
• C-Rahmenbauweise und rechnergestützte Komponentenberechnung zur Reduzierung von Verformungen und zur Verbesserung der Teilegenauigkeit.
• Paket aus Ober- und Unterwerkzeugen ist je nach Variante enthalten; optionale Leichtwerkzeuge und LASERdur ZN-Beschichtung für verzinkte Bleche verfügbar.

Anwendungsbereiche
Geeignet für ein breites Spektrum an Biegeaufgaben von einfachen bis zu mehrstufigen und komplexen Teilen. Bewältigt verschiedene Blechdicken und lange Profile dank der vorhandenen Presskraftkapazität.

Multimedia
Produktpräsentations- und Produktionslinienvideos zur TruBend 1000 Basic Edition sind verfügbar.

Technische Daten

• Beispielhaft referenziertes Modell: TruBend 1225
• Presskraft: 2250 kN
• Biegelänge: 4100 mm
• Breite zwischen den Säulen: 3700 mm
• Stanzentiefe (Gullet): 410 mm
• Bedienoberfläche: Touchscreen
• Max. Y-Achsen-Geschwindigkeit (Betrieb): 10 mm/s
• Beispieldimensionen (L × B × H): 4780 mm × 2080 mm × 2900 mm
• Beispielgewicht: 15000 kg
• Verfügbare Varianten: Core Model, Classic Model, Comfort Model
• Enthalten: Paket aus Ober- und Unterwerkzeugen (abhängig von der Variante)
