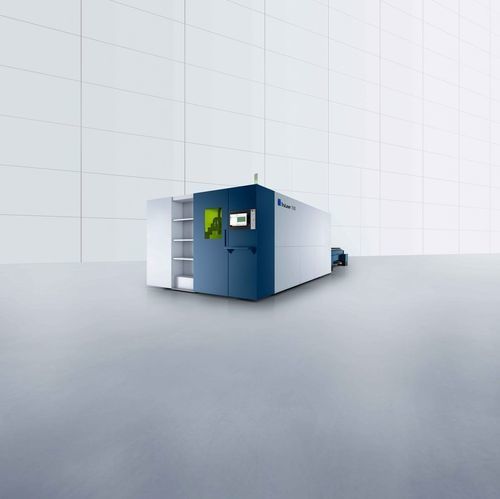

2D-Laser-Schneidemaschine TruLaser 10 series

für Metallfür BlechCNC

Kurzbeschreibung
Die TruLaser Serie 1000 nutzt einen Festkörper-Faserlaser sowie eine bedienerorientierte HMI und bietet damit eine kompakte 2D-Laserschneidlösung für niedrige bis mittlere Auslastung. Die Maschinen sind in verschiedenen Laserleistungsstufen erhältlich, verfügen über Automatisierungsschnittstellen und Prozeßpakete für unterschiedliche Materialien und Geometrien.

Vorteile und Merkmale

• Kosteneffiziente Einstiegs- und Ausbauoption für Werkstätten mit geringer bis mittlerer Durchsatzrate
• Intuitive Touchpoint-Bedienung und integrierte Schneiddaten zur Reduzierung der Einrichtzeiten
• Konsistente Schneidresultate über die unterstützten Material- und Dickenbereiche
• Geschlossene Schutzumhausung und Strahlenschutz für Bedienersicherheit
• Schnittstellen für Automatisierung sowie Optionen für Teilehandling und Sortierung

Anwendungen

• Breites Blechdicken-Spektrum (z. B. deckt TruLaser 1030 fiber typischerweise 1–25 mm ab)
• Produktives Schmelzschneiden von dünnem Edelstahl und Baustahl
• Schnitt von Aluminium, Messing, Kupfer und beschichtetem Edelstahl je nach Konfiguration
• Erweiterte Prozesse und Optionen für spezielle Aufgaben: BrightLine fiber, CoolLine, Highspeed, Highspeed Eco, EdgeLine Bevel etc.

Funktionen und Optionen

• Touchpoint HMI (tablet-ähnlich) zur schnellen Einarbeitung
• Integrierte Schneiddaten für Material und Dicke (vorgetestete TRUMPF-Parameter)
• Ein-Kopf-Strategie mit automatischer Fokus- und Fokaldiamenter-Anpassung
• Nanojoints und Microjoints zur prozesssicheren Teilefixierung und vereinfachten Entnahme
• Part Station und Part Separator für effizientes Sortieren und Trennen
• Fiber Care: Ersatzteilunterstützung für TruFiber-Laser im Rahmen von Servicevereinbarungen
• PierceLine: Überwachung und Steuerung des Einstechvorgangs zum Schutz von Maschine und Material
• BrightLine fiber für verbesserte Schnittkantenqualität über Dickenbereiche
• CoolLine für gezielte Kühlung beim Schneiden von dickem Baustahl
• Highspeed und Highspeed Eco zur Erhöhung des Durchsatzes und Senkung des Gasverbrauchs
• Automatischer Düsenwechsler und automatisierte Düsenstrategien für kontinuierlichen Betrieb
• Kollisionsschutz, Smart Collision Prevention und DetectLine zur Sicherstellung der Prozesszuverlässigkeit
• AdjustLine zur Anpassung des Prozesses an Materialqualitätsschwankungen
• Sorting Guide, Drop&Cut, MobileControl App und Cutting Guide für Kamera- und Softwareunterstützung
• Software-Ökosystem: TruTops Boost und Smart View für Programmierung und Monitoring

Technische Daten (Auszug — Übersichtspunkte)
Modelle: TruLaser 1030 fiber / TruLaser 1040 fiber / TruLaser 1060 fiber
Abmessungen (L × B × H): 9333 mm × 5990 mm × 2200 mm (1030) · 11150 mm × 6650 mm × 2200 mm (1040) · 15500 mm × 7150 mm × 2200 mm (1060)
Gewicht Grundmaschine: 9400 kg (1030) · 12000 kg (1040) · 16500 kg (1060)
Max. Geschwindigkeit (simultan): 140 m/min für alle Modelle
Arbeitsbereich (X × Y): 3000 mm × 1500 mm (1030) · 4000 mm × 2000 mm (1040) · 6000 mm × 2500 mm (1060)
Max. Werkstückgewicht ohne Schwerlast-Palettenwechsler: 900 kg (1030) · 2000 kg (1040) · 2900 kg (1060)
Max. Werkstückgewicht mit Schwerlast-Palettenwechsler: 1800 kg (1030) · 3300 kg (1040) · 4900 kg (1060)
Laseroptionen (Beispiele): TruFiber 4000 / 6000 / 9000 / 12000 (Leistungsstufen siehe Produktseite)

Hinweis
Es sind zahlreiche Optionen und Prozesspakete verfügbar (BrightLine fiber, CoolLine, Highspeed, Nanojoints, EdgeLine Bevel, PierceLine etc.). Maschinenfähigkeiten und maximale Blechdicken hängen von der gewählten Laserleistung und Konfiguration ab. Bitte prüfen Sie die finalen Spezifikationen im Produktdatenblatt.
