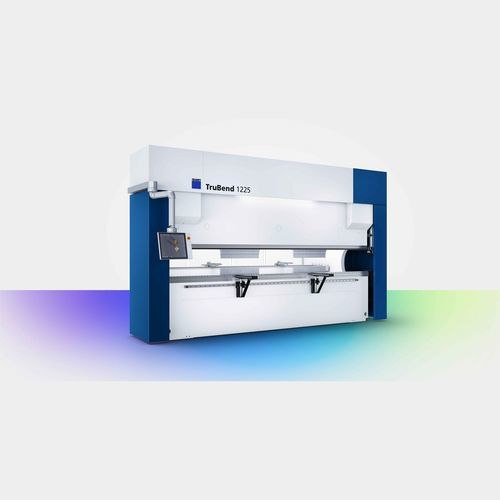

Elektrische Biegemaschine TruBend 1000

ProfilvertikalCNC

Kurzbeschreibung
Die TruBend Serie 1000 ist eine Einstiegsreihe von Abkantpressen, konzipiert für einfache und flexible Biegeaufgaben. Sie bietet eine kosteneffiziente Lösung zur Erzielung konstanter Teilequalität bei einfacher Bedienung und eignet sich zum Ausgleich von Lastspitzen und Zusatzaufträgen.

Wesentliche Vorteile

• Direkte und intuitive Bedienung: numerische und grafische Programmierung über TRUMPF Steuerung für schnelle Einrichtung.
• Präzises Biegen: 4‑Achs‑Hinteranschlag für exakte Positionierung komplexer Bauteile.
• Werkzeugspannungsvarianten: QuickClamp (Classic) und hydraulische TRUMPF Klemmung (Comfort) für schnellen Werkzeugwechsel.
• Remote‑Support: TRUMPF Fernservice für weltweite Unterstützung und Diagnose.

Anwendungen

• Biegen von dünnen Blechteilen mit präzisen Winkeln.
• Bearbeitung langer Profile mit hoher Maßhaltigkeit.
• Flexible Verarbeitung unterschiedlicher Blechstärken je nach Modell.

Modelle / Ausstattung

• Classic Model: Standardkonfiguration für universelle Biegeaufgaben mit QuickClamp und 4‑Achs‑Hinteranschlag.
• Comfort Model: Erweiterte Konfiguration mit hydraulischer Klemmung, CNC‑gesteuerter Bombierung und Optionen für Leichtwerkzeuge und Safety‑Click.

Technische Daten (Auszug Vergleichstabelle)
Modell | TruBend 1060 Comfort | TruBend 1100 Classic | TruBend 1100 Comfort | TruBend 1150 Classic | TruBend 1150 Comfort | TruBend 1225 Classic | TruBend 1225 Comfort | TruBend 1320 Comfort
Presskraft | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN
Biegelänge | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm
Freier Ständerdurchgang | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm
Nutzbare Einbauhöhe | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm
Ausladung | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm
Abmessungen (L×B×H) Beispiele | 2760×1910×2500 mm | 3790×1910×2545 mm | 3790×1910×2545 mm | 3790×2035×2545 mm | 3790×2035×2545 mm | 4780×2080×2900 mm | 4780×2080×2900 mm | 4800×2320×3410 mm
Gewicht Beispiele | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg

Zusätzliche Informationen
Das Comfort Modell unterstützt Leichtbauwerkzeuge (bis zu 30 % leichter) mit Safety‑Click, LASERdur ZN Werkzeuge für verzinkte Bleche und über 150 Werkzeugtypen. Software und Anbindung: TecZone Bend Kompatibilität, OPC UA Schnittstellen und Integrationsoptionen für Monitoring und Fertigungssteuerung.

Eigenschaften / technische Spezifikationen

• Produktfamilie: TruBend Serie 1000 (Modelle 1060, 1100, 1150, 1225, 1320 in Classic und Comfort).
• Presskraftbereich: 600 kN bis 3200 kN je nach Modell.
• Biegelängenbereich: 2050 mm bis 4100 mm je nach Modell.
• Hinteranschlag: 4‑Achsen‑Hinteranschlag für präzises Positionieren.
• Werkzeugklemmung: QuickClamp (Classic) oder hydraulische TRUMPF Klemmung (Comfort).
• Comfort‑Funktionen: hydraulische Klemmung, CNC‑Bombierung und erweiterte Ausstattungsoptionen.
• Software: TecZone Bend; Konnektivität via OPC UA für Integration.
