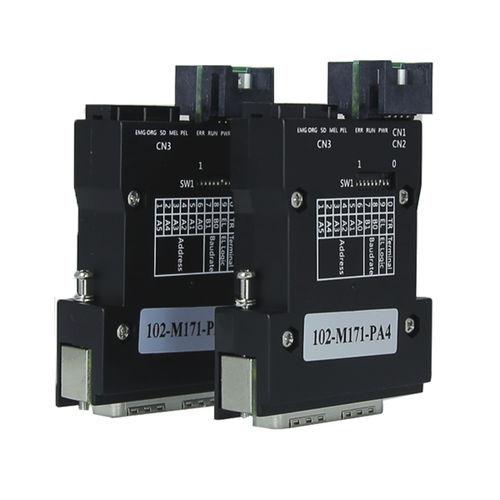

Motion Controller / 1-Achs 102-M1x1 series

EthernetRS-485programmierbar

Die Serie 102-M1x1 ist ein 1-Achsen-Motion-Controller Motionnet®-Slave-Modul. TPM bietet verschiedene Anschlüsse für Servoantriebe von: -Delta Serie A2/3 (102-M121-DA2/DA2B -NE) -Mitsubishi J3/4 Serie (102-M131-MJ4/MJ4B -NE) -Yaskawa-Sigma II/V-Serie (102-M141-YS5/YS5B -NE) -Panasonic-Serie A4/5/6 (102-M171-PA4/PA4B -NE) -Sanyo Q/R-Serie (102-M151-SAN -NE) -Oriental α Serie (102-M191-TAR -NE) -Allzweck-Servo-/Schrittmotorantriebe (102-M1A1-GEN -NE) Merkmale ● 1-Achsen-Bewegungsanschluss ● Max. 20Mbps-Übertragungsrate ● Max. 6.5MHz, 1-Achsen-Impulsausgaberate ● 28-Bit-Zähler für Inkrementalgeber ● Programmierbare Beschleunigungs- und Verzögerungszeit ● Unterstützung von T- und S-Kurven-Geschwindigkeitsprofilen ● Geschwindigkeit/Position während des Fluges ändern ● Einfache Installation für Servo- oder Schrittmotortreiber ● Abmessungen: L-53 x B-21 x H-80mm Bewegungsnetz® KommunikationssteuerungMotionnet®-Slave-Bewegungssteuerung ASIC Serielle SchnittstelleHalbduplex RS-485 mit Transformatorisolierung KabeltypCAT5 UTP/STP-Ethernet-Kabel Überspannungsschutz10KV Übertragungsgeschwindigkeit 2,5Mbps, 5Mbps, 10Mbps und 20Mbps Antrag Programmierbarer ImpulsausgabemodusOUT/DIR, CW/CCW, A/B-Phase Programmierbare ImpulsbefehlsgeschwindigkeitMax. 6.5Mpps Heimkehr-Modus13 Typen GeschwindigkeitsprofilT-Kurve und S-Kurve Zähler für Encoder-Rückmeldesignale28 Bit Positionsvergleich AusgabeCMP Inkrementalgeber-Eingang ±EA, ±EB Eingang für Encoder-Indexsignal±EZ MaschinenschnittstellePEL, MEL, ORG, SLD und EMG ServoantriebsschnittstelleALM, RDY, SVON, INP und ERC LED-AnzeigePWR, RUN, ERR, PEL, MEL, ORG, SLD und EMG
