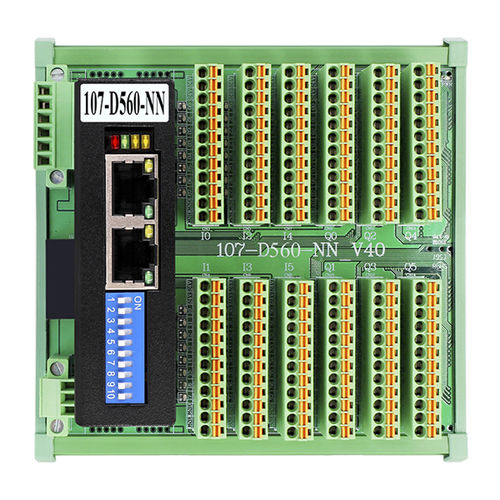

Slav E/A-Modul 107-D5 series

digitalRJ45RS-485

Die Serie 107-D5xx ist ein Motionnet®-Slave-Modul mit 96 digitalen E/A-Kanälen. Mit CAT5-Kabel kann die Serie 107-D5xx seriell angeschlossen werden. Es ist außerdem mit einer RJ45-Telefonbuchse für eine einfache Installation und einer LED für eine mühelose Diagnose ausgestattet Merkmale ● 96-Ch. Motionnet® Digitale E/A-Slave-Module ● Max. 20Mbps Übertragungsrate ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Steckbarer Anschlussblock mit Federsteckverbindern ● Montage auf DIN-Schiene (L-122 x B-125 x H-77 mm) Bewegungsnetz® Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung Kabeltyp: CAT5-UTP/STP-Ethernet-Kabel Überspannungsschutz: 10KV Übertragungsgeschwindigkeit: 2,5 Mbit/s, 5 Mbit/s, 10 Mbit/s und 20 Mbit/s E/A-Isolationsspannung: 3750Vrms Eingabetypen: NPN Eingangsimpedanz: 5.6KΩ/0.5W Eingangsstrom: ±5mA (Max.) Ausgangs-Typen: NPN Darlington-Transistoren mit offenem Kollektor Switch-Kapazität: Jeder Ausgang Ch. beträgt 350mA bei 24VDC Reaktionszeit: Auf zu Aus, über 50μs; Aus zu Ein, über 10μs Überstromschutz: 3A (Max.) für jeden Anschluss (8-Ch.) Allgemein Leistungsaufnahme: 9VDC bis 36VDC Leistungsaufnahme: 6W typisch Arbeitstemperatur: 0 bis 60°C
