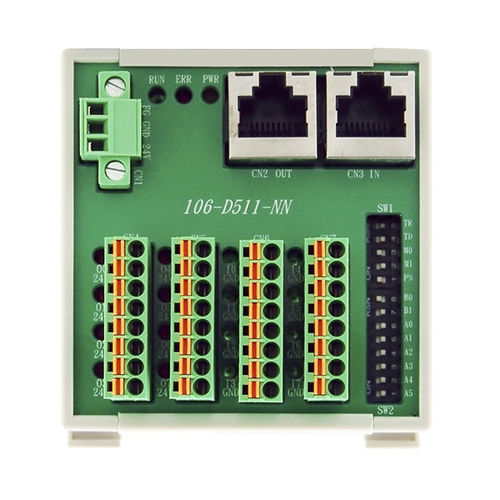

Slav E/A-Modul 106-D5 series

digitalRJ45RS-485

Die Serie 106-D5xx ist ein 16-Kanal-Digital-E/A-Motionnet®-Slave-Modul. Mit CAT5-Kabel kann die Serie 106-D5xx seriell angeschlossen werden. Es ist außerdem mit einer RJ45-Telefonbuchse für eine einfache Installation und einer LED für eine mühelose Diagnose ausgestattet Merkmale ● 16-Kanal Motionnet® Digital-E/A-Slave-Module mit 16 Kanälen ● Max. 20Mbps Übertragungsrate ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Steckbarer Anschlussblock mit Federsteckverbindern ● DIN-Schienenmontage (L-75 x B-69 x H-41 mm) Bewegungsnetz® Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung Kabeltyp: CAT5-UTP/STP-Ethernet-Kabel Überspannungsschutz: 10KV Übertragungsgeschwindigkeit: 2,5 Mbit/s, 5 Mbit/s, 10 Mbit/s und 20 Mbit/s E/A-Isolationsspannung: 3750Vrms Eingangsimpedanz: 5.6KΩ/0.5W Eingangsstrom±: 5mA (Höchstwert) Ausgangs-Typen: NPN Darlington-Transistoren mit offenem Kollektor Switch-Kapazität: Jeder Ausgang Ch. beträgt 350mA bei 24VDC Reaktionszeit: On to Off, über 50μs ; Aus zu Ein, über 10μs Überstromschutz: 3A (Max.) für jeden Anschluss (8 Ch.) Allgemein Leistungsaufnahme: 24VDC±10% Leistungsaufnahme: 1.5W typisch Arbeitstemperatur: 0 bis 60°C
