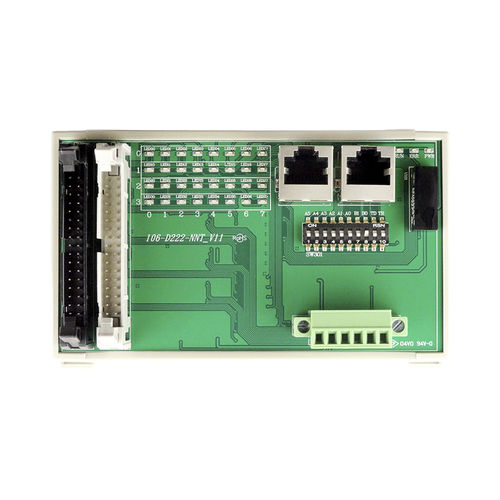

Slav E/A-Modul 106-D2 series

digitalRJ45RS-485

Die Serie 106-D2xx ist ein 32-Kanal-Digital-E/A-Motionnet®-Slave-Modul. Mit CAT5-Kabel kann die Serie 106-D2xx seriell angeschlossen werden. Es ist außerdem mit einer RJ45-Telefonbuchse für eine einfache Installation und einer LED für eine mühelose Diagnose ausgestattet Merkmale ● 32-Ch. Motionnet® Digitale E/A-Slave-Module ● Max. 20Mbps Übertragungsrate ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Montage auf DIN-Schiene (L-77 x B-124 x H-51 mm) ● Serie 106-D2xx : Alternativer 34-poliger Box Header Bewegungsnetz® - Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung Kabeltyp: CAT5 UTP-/STP-Ethernet-Kabel Überspannungsschutz: 10 KV Übertragungsgeschwindigkeit: 2,5 Mbit/s, 5 Mbit/s, 10 Mbit/s und 20 Mbit/s E/A-Isolationsspannung: 3750 Vrms Eingangsimpedanz: 5.6KQ / 0,5W Eingangsstrom: ±5mA (Max.) Ausgangs-Typen: NPN Darlington-Transistoren mit offenem Kollektor Switch-Kapazität: Jeder Ausgangskanal ist 100mA bei 24VDC Reaktionszeit: Ein bis Aus, etwa 50 Sekunden; Aus bis Ein, etwa 10 Sekunden Überstromschutz: 3A (Max.) für jeden Anschluss (8 Ch.) Allgemein - Leistungsaufnahme: 24VDC±10% Leistungsaufnahme: 1.5W typisch Arbeitstemperatur: 0 bis 60°C
