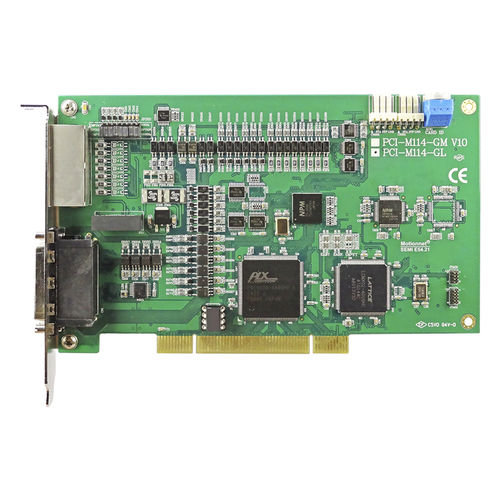

PCI-Motorsteuerplatine PCI-M114-G series

4-AchsEthernetdigital

Der PCI-M114-GL ist ein fortschrittlicher Motion-Controller, bestehend aus 2 Hauptteilen, einem 4-Achsen-Motion-Controller und der Hochgeschwindigkeits-Echtzeit-Netzwerkerweiterung Motionnet. Die 4-Achsen-Bewegungssteuerung bietet 2- bis 4-Achsen-Linearinterpolation, 2-Achsen-Zirkularinterpolation und auch kontinuierliche Interpolation mit Geschwindigkeitskontinuität. Sie bietet 13 Referenzfahrtmodi für verschiedene Maschinenkonstruktionen. Darüber hinaus bietet sie Positionsvergleichs- und Trigger-Ausgabefunktionen, die auf andere Anwendungen, wie z.B. On-the-fly-Bilderfassung, angewendet werden können. Die Positionsverriegelungs- und Unterbrechungsfunktionen ermöglichen den Anwendern eine breite Nutzung mit anderen Anwendungen wie z.B. der Längenmessung von Werkzeugmaschinen. Die PCI-M114-GL verfügt über dedizierte digitale E/A-Schnittstellen für Servoantriebe/Motoren, z. B. ALM, INP und ERC, sowie über dedizierte digitale E/A-Schnittstellen für die Maschine, z. B. ORG, PEL und EMG. Diese dedizierten E/A-Signale gewährleisten die Funktionalität über die Hardware und reduzieren somit die Belastung der Software. Merkmale ● Integrierte 4-Achsen-Bewegungssteuerung mit Max. 6.5MHz Impulsausgaberate ● 1 Ring von Motionnet®Master ● Max. Unterstützung von 64 Motionnet®-Slave-Modulen ● Lineare, zirkuläre, helikale und kontinuierliche Interpolation ● Hochgeschwindigkeits-Positionsverriegelungsfunktion ● Gleichzeitiger Start/Stop auf mehreren Achsen ● Programmierbare Beschleunigungs- und Verzögerungszeit ● Programmierbare Impulsausgabe und Unterbrechung ● Positionsvergleich und Triggerausgabe ● Vergleich der Ausgabe FIFO x 2 ● Programmierbare Baud-Rate bis zu 20Mbps Übertragungsrate ● Isolierte E/A für allgemeine Zwecke: 3 DI und 4 DO ● Hardware-IC mit eindeutiger ID Bewegungssteuerung Impulsausgabe-Modus: AUS/EIN, CW/CCW, A/B Impulsausgaberate: Max. 6.5Mpps Positionsbereich: 32 Bit Heimkehr-Modus: 13 Arten Geschwindigkeitsprofile: T-Kurve und S-Kurve
