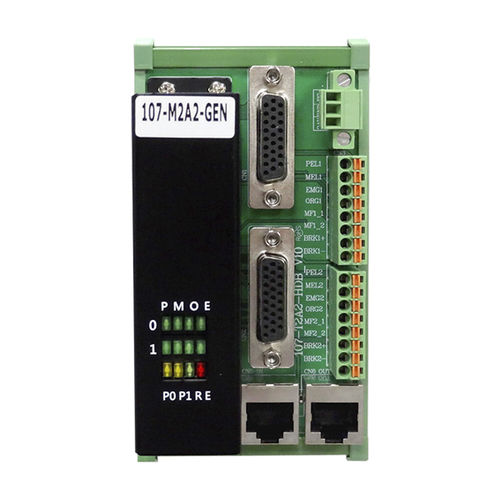

Motion Controller / 2-Achs 107-M2A2-GEN

EthernetRS-485Codierer

Merkmale ● 2-Achsen-Bewegungssteuerung ● Max. 20Mbps-Übertragungsrate ● Ultrakompakt, eine integrierte 2-Achsen-Steuerung ● Max. 6.5MHz-Impulsausgaberate ● 32-Bit-Zähler für Inkrementalgeber ● Programmierbare Beschleunigungs- und Verzögerungszeit ● Unterstützung von T- und S-Kurven-Geschwindigkeitsprofilen ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● DIN-Schienenmontage (L-122 x B-65 x H-104 mm) Bewegungsnetz® KommunikationssteuerungMotionnet®-Slave-Bewegungssteuerung ASIC Serielle SchnittstelleHalbduplex RS-485 mit Transformatorisolierung KabeltypCAT5 UTP/STP-Ethernet-Kabel Überspannungsschutz10KV Übertragungsgeschwindigkeit 2,5Mbps, 5Mbps, 10Mbps und 20Mbps Programmierbarer ImpulsausgabemodusOUT/DIR, CW/CCW, A/B-Phase Programmierbare ImpulsbefehlsgeschwindigkeitMax. 6.5Mpps Heimkehr-Modus13 Typen GeschwindigkeitsprofilT-Kurve und S-Kurve Zähler für Encoder-Rückmeldesignale28 Bit Positionsvergleich AusgabeCMP Inkrementalgeber-Eingang ±EA x2, ±EB x2 Eingang für Encoder-Indexsignal±EZ x2 MaschinenschnittstellePEL x2, MELx2, ORG x2, SLD x2 und EMG x2 ServoantriebsschnittstelleALM x2, RDY x2, SVON x2, INP x2 und ERC x2 LED-AnzeigePWR x2, RUN x2, ERR x2, PEL x2, MEL x2, ORG x2, SLD x2, EMG x2 Allgemein Leistungsaufnahme 24VDC±10% Leistungsaufnahme5W typisch Arbeitstemperatur0 bis 60°C
