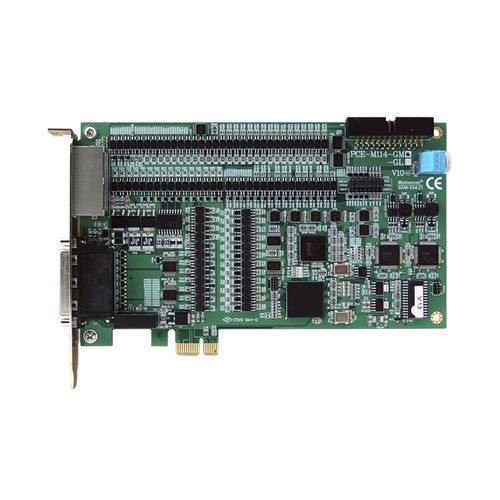

PCI-Motorsteuerplatine PCE-M114-G series

4-Achs2-Achsdigital

Das PCE-M114-GM ist ein fortschrittlicher Motion-Controller, der aus 2 Hauptteilen besteht, einem 4-Achsen-Motion-Controller und der Hochgeschwindigkeits-Netzwerk- Erweiterung Motionnet. Die 4-Achsen-Bewegungssteuerung bietet 2- bis 4-Achsen-Linearinterpolation, 2-Achsen-Zirkularinterpolation und auch kontinuierliche Interpolation mit Geschwindigkeitskontinuität. Es bietet 13 Referenzfahrtmodi für verschiedene Maschinentypen. Sie bietet auch Funktionen zum Positionsvergleich und zum Auslösen von Ausgabefunktionen, die auf andere Anwendungen, wie z.B. die fliegende Bilderfassung, angewendet werden können. Die Positionsverriegelungs- und Unterbrechungsfunktionen ermöglichen dem Anwender eine breite Nutzung mit anderen Anwendungen, wie z.B. der Längenmessung an Werkzeugmaschinen. Die PCE-M114-GM verfügt über dedizierte digitale E/A-Schnittstellen für Servoantriebe/Motoren, z.B. ALM, INP und ERC, und auch maschinenspezifische digitale E/A-Schnittstellen, z.B. ORG, PEL und EMG. Diese dedizierten E/A-Signale garantieren die Funktionalität über die Hardware und reduzieren somit die Belastung der Software. Merkmale ● PCI Express x1-konform ● On-Board 4-Achsen-Bewegungssteuerung mit Max. 6.5MHz-Impulsausgaberate ● 2 Ringe von Motionnet®Master ● Max. Unterstützung von 128 Motionnet®-Slave-Modulen ● Lineare, kreisförmige, schraubenförmige und kontinuierliche Interpolation ● Hochgeschwindigkeits-Positionsverriegelungsfunktion ● Programmierbare Beschleunigungs- und Verzögerungszeit ● Programmierbare Impulsausgabe und Unterbrechung ● Positionsvergleich und Triggerausgabe ● Vergleichen Sie das Ausgabe-FIFO x 2 ● Manueller Impulsgeber ● Isolierte E/A für allgemeine Zwecke: 3 DI und 4 DO ● Hardware-IC mit eindeutiger ID Bewegungssteuerung ImpulsausgabemodusOUT/DIR, CW/CCW, A/B ImpulsausgaberateMax. 6.5Mpps Positionsbereich32 Bits Heimkehr-Modus13 Typen GeschwindigkeitsprofileT-Kurve und S-Kurve
