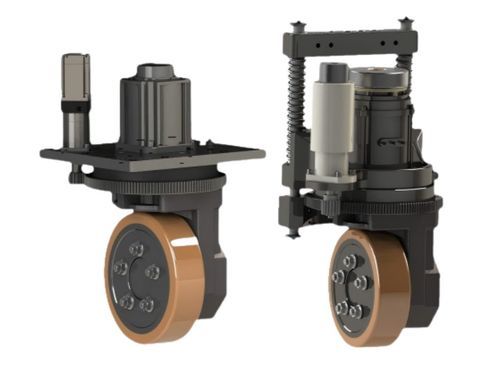

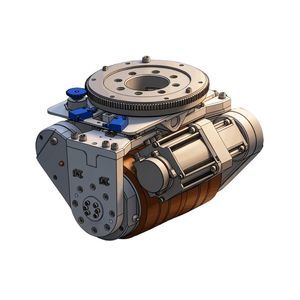

DC-Radnabenmotor PV series

380 V24 V48 V

Einführung
Dieser vertikale Antriebsradmotor (PV‑Serie) ist für AGVs, AMRs und Gabelstapler bis 10 Tonnen ausgelegt und deckt eine breite Palette von Staplertypen ab. Typische Anwendungen zielen auf Gabelstapler im Bereich 1,5–3 t. Entwickelt für IoT-, LiDAR‑Navigations‑ und 5G‑Umgebungen, erleichtert die Einheit die Umrüstung konventioneller Stapler zu assistierten oder vollständig autonomen Fahrzeugen durch ein kompaktes, leichtes und intelligent integriertes Design.

Merkmale

• Hochintegrierte Architektur: Motor, Antriebsrad und Lenkmechanismus in einem kompakten Modul zur Platzersparnis sowie vereinfachter Montage und Wartung.
• Schwerlastfähigkeit: stabile Traktion und Lenkung unter extremen Lasten, geeignet für anspruchsvolle Materialumschlaganwendungen und AGV‑Gabelstapler.
• Hoher Anlaufdrehmoment und Steigfähigkeit: hoher Drehmomentausstoß für ruckfreien Anlauf bei Vollbelastung und gute Steigfähigkeiten.
• Breite Systemkompatibilität: Weitspannungsdesign unterstützt LiFePO4 (LFP), Blei‑Säure und ternäre Lithiumbatterien für einfache Fahrzeugaufrüstungen.
• Modulare Produktplattform: mehrere Tragfähigkeiten, Raddurchmesser und Leistungsvarianten (PV15–PV45) zur Verkürzung der Entwicklungszeit und Reduzierung von Ersatzteillagern.
• Sicherheitsorientierte Dynamik: optimiert für niedrige bis mittlere Geschwindigkeiten mit hochsteifer Struktur zur Gewährleistung der Beherrschbarkeit bei schweren Lasten, schnellen Beschleunigungen/Verzögerungen und Notbremsungen.

Spezifikationstabelle
PV‑Serie | PV15 | PV15-X | PV19 | PV23 | PV23C | PV25 | PV25C | PV31 | PV34 | PV38 | PV40 | PV45
Fahrabschnitt — Tragfähigkeit (kg) | 350 | 450 | 600 | 1200 | 1200 | 1600 | 1500 | 2400 | 3100 | 5000 | 4200 | 1700/3000
Nennspannung (V) | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 380 | 48
Nennleistung (W) | 200-400 | 400-750-1000 | 750-1000 | 1570-200-2600 | 1570-200-2600 | 2000-2600-3000 | 2000-2600-3000 | 3000-6000 | 5000-10000 | 5000-10000 | 3000-8000 | 5000-12000
Nenndrehzahl (rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 1000 | 1400-1744 | 1500-5000
Übersetzungsverhältnis Antriebsrad (i) | 20.25 | 16 | 20 | 22/27.84 | 22 | 21.3 | 21.13/21.3 | 14.49/22.78 | 22.32 | 16.43 | 21.13 | 21.87
Fahrgeschwindigkeit (m/min) | 0-69 | 0-88 | 0-89 | 0-98 | 0-98 | 0-131 | 0-153 | 0-201 | 0-217 | 0-72 | 0-105 | 0-194
Bremsenspannung (V) | 24 | 24 | 24 | 24 | 24 | 24 | 24/48 | 24/48 | 24 | 24/48 | 24 | 24/48 | 24

Lenkabschnitt — Nennspannung (V) | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 380 | 48 | 48
Lenkabschnitt — Nennleistung (W) | 200-400 | 200-400 | 200 | 400 | 400 | 400-750 | 200-400 | 750 | 1000 | 3000 | 600-1800 | 1570
Lenkabschnitt — Nenndrehzahl (rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 2560-3200 | 3000-3200 | 3000 | 3000 | 3000 | 1500-3480 | 3000
Max. Lenkgeschwindigkeit (°/s) | 102.27 | 102.27 | 195.65 | 90 | 90 | 100.42 | 100.42 | 98.25 | 75 | 86.54 | 75 | 83.95

Charakteristika / Technische Spezifikationen

• Serie: PV (PV15–PV45).
• Anwendbare Fahrzeuge: AGV, AMR, Gabelstapler (bis 10 t); übliche Anwendungen 1,5–3 t.
• Nennspannung: überwiegend 48 V (einige Varianten 380 V).
• Leistungsbereich: ca. 200 W bis 12 000 W je nach Modell.
• Typische Nenndrehzahl: 3000 rpm (modellabhängig).
• Übersetzungen und Fahrgeschwindigkeiten: siehe Tabelle pro Modell.
• Bremsenspannung: in der Regel 24 V (manche Varianten 24/48 V).
• Batteriekompatibilität: LiFePO4 (LFP), Blei‑Säure, ternäre Lithiumbatterien.
• Konstruktion: modulare Plattform, hohe Steifigkeit und kompakte Bauweise für einfache Integration und schnelle Entwicklung neuer Fahrzeugmodelle.
