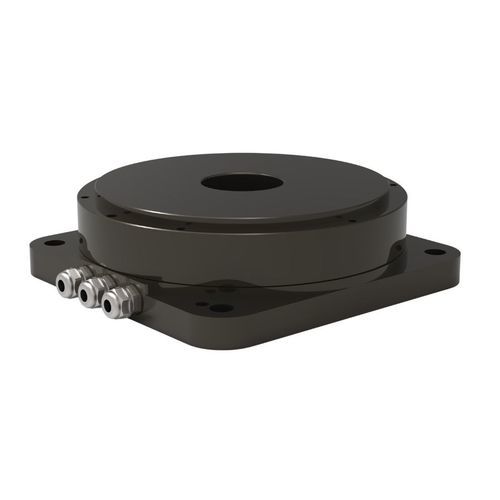

DC-Drehmomentmotor TDB-170-050-NH-ABLDC220 Vmodular
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- BLDC, DC
- Spannung
- 220 V
- Konfiguration
- mit Hohlwelle, modular, Außenläufer, frameless, kompakt, Leichtbauweise, mit großen Abmessungen, extraflach, flach
- Schutzfaktor
- IP40
- Anwendung
- für Verpackungsmaschinen, für Werkzeugmaschinen, für Robotik, für kollaborative Roboter, für humanoide Roboter, für Drehtisch, für die Antriebstechnik, für die Halbleiterindustrie, für Verdichter, Industrie, für medizinische Geräte, mit integriertem Encoder, für Winden, für die Lebensmittelindustrie, für AC für Jalousie, für Aufwickeloperationen, für Tunnelbohrmaschine, für Messgeräte, für medizinische Anwendungen, für Hydraulikanwendungen, für Schleifmaschine, für harte Einsatzbedingungen, für die Elektronik, für automatische Tür, für Schneidemaschine, für die Pharmaindustrie, für Holzbearbeitungsmaschine, für Automobilanwendungen
- Weitere Eigenschaften
- Bewegungskontrolle, mit Direktantrieb, mit integrierter Steuerung, nach Maß, servogesteuert, Niederspannung, mit konstanter Geschwindigkeit, Standard, Hochdrehmoment, Hochpräzision, schwach vibrierend, mit Steuerungssystem, trägheitsarm, Präzision, hohe Effizienz, Hochleistung, mit integriertem Encoder, Hochgeschwindigkeit, mit niedrigem Geräuschniveau, hochauflösend, hohe Trägheit
- Leistung
Min: 220 W
(0,3 hp)220 W
(0,3 hp)Max: 220 W
(0,3 hp)- Intensität
Min: 2 A
Max: 6 A
- Drehmoment
Min: 6 Nm
(4,425373 ft.lb)Max: 18 Nm
(13,276119 ft.lb)- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 350 rpm
(2.199,1149 rad.min-1)- Durchmesser
Min: 50 µm
170.000 µm
(6,69 in)Max: 170 µm
- Betriebstemperatur
Min: 0 °C
(32 °F)Max: 40 °C
(104 °F)
Beschreibung
Einführung
Der TDB-170-050-NH-A ist ein nieder- bis mitteldrehzahliger Gleichstrom-Drehmomentmotor mit hohem Drehmoment, entwickelt für präzise Automations- und Direktantriebs-CNC-Anwendungen. Er bietet genaue Positionsregelung, eliminiert Getriebefehler und zeichnet sich durch hohe Steifigkeit bei geringen Vibrationen aus, was präzises Indexieren und Direktantriebsrotation ermöglicht.
Anwendungen
Hauptmerkmale
Spezifikation
Dauer-Drehmoment: 6 N ·m — Spitzenmoment: 18 N ·m
Dauerstrom: 2 Arms — Spitzenstrom: 6 Arms
Nennleistung: 220 W — Drehmomentkonstante: 3 N ·m/Arms
Widerstand @25℃: 6 Ohms L-L — Induktivität: 7.5 mH
Back-EMF-Konstante @25℃: 2.7 Vrms/rad/s — Trägheitsmoment: 0.0066 Kg ·m^2
Genauigkeit: ±15 Bogensec — Wiederholgenauigkeit: ±2 Bogensec
Max. Axiallast: 2000 N — Max. Momentbelastung: 60 N ·m
Axiales Rundlaufspiel: 5 µm — Radiales Rundlaufspiel: 5 µm
Max. Drehzahl: 350 rpm — Motorgewicht: 3.7 Kg
Polanzahl: 30 — Auflösung: 23 bit Biss-C
Durchmesser: 170 mm — Höhe: 50 mm
Merkmale / technische Spezifikationen
Der TDB-170-050-NH-A ist ein nieder- bis mitteldrehzahliger Gleichstrom-Drehmomentmotor mit hohem Drehmoment, entwickelt für präzise Automations- und Direktantriebs-CNC-Anwendungen. Er bietet genaue Positionsregelung, eliminiert Getriebefehler und zeichnet sich durch hohe Steifigkeit bei geringen Vibrationen aus, was präzises Indexieren und Direktantriebsrotation ermöglicht.
Anwendungen
- Bearing- und Anlagen zur Wafer-Bearbeitung (Halbleiter)
- Präzisions-Indexiertische und Drehbühnen
- Hochpräzise Direktantriebs-Plattenteller
- Systeme zur Handhabung von LCD- sowie Flachbildschirmen
Hauptmerkmale
- Beseitigt Getriebespiel und Übertragungsfehler
- Hohe strukturelle Steifigkeit bei niedrigen Vibrationen
- Schnelle dynamische Reaktion, geeignet für Servoregelung
- Wartungsarm durch Direktantriebsaufbau
Spezifikation
Dauer-Drehmoment: 6 N ·m — Spitzenmoment: 18 N ·m
Dauerstrom: 2 Arms — Spitzenstrom: 6 Arms
Nennleistung: 220 W — Drehmomentkonstante: 3 N ·m/Arms
Widerstand @25℃: 6 Ohms L-L — Induktivität: 7.5 mH
Back-EMF-Konstante @25℃: 2.7 Vrms/rad/s — Trägheitsmoment: 0.0066 Kg ·m^2
Genauigkeit: ±15 Bogensec — Wiederholgenauigkeit: ±2 Bogensec
Max. Axiallast: 2000 N — Max. Momentbelastung: 60 N ·m
Axiales Rundlaufspiel: 5 µm — Radiales Rundlaufspiel: 5 µm
Max. Drehzahl: 350 rpm — Motorgewicht: 3.7 Kg
Polanzahl: 30 — Auflösung: 23 bit Biss-C
Durchmesser: 170 mm — Höhe: 50 mm
Merkmale / technische Spezifikationen
- Modell: TDB-170-050-NH-A
- Dauer-Drehmoment: 6 N ·m
- Spitzenmoment: 18 N ·m
- Dauerstrom: 2 Arms
- Spitzenstrom: 6 Arms
- Nennleistung: 220 W
- Drehmomentkonstante: 3 N ·m/Arms
- Widerstand @25℃: 6 Ohms L-L
- Induktivität: 7.5 mH
- Back-EMF-Konstante @25℃: 2.7 Vrms/rad/s
- Trägheitsmoment: 0.0066 Kg ·m^2
- Genauigkeit: ±15 Bogensec
- Wiederholgenauigkeit: ±2 Bogensec
- Max. Axiallast: 2000 N
- Max. Momentbelastung: 60 N ·m
- Axiales Rundlaufspiel: 5 µm
- Radiales Rundlaufspiel: 5 µm
- Max. Drehzahl: 350 rpm
- Motorgewicht: 3.7 Kg
- Polanzahl: 30
- Auflösung: 23 bit Biss-C
- Durchmesser: 170 mm
- Höhe: 50 mm
