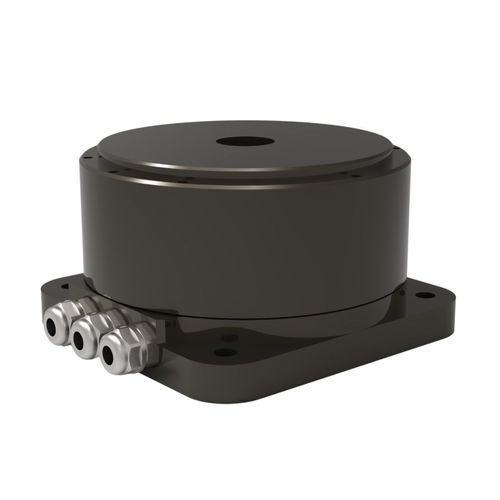

Bürstenloser Drehmomentmotor TDB-170-095-NH-ADC220 Vmit Bremse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- bürstenlos, DC
- Spannung
- 220 V
- Konfiguration
- Außenläufer, modular, mit Bremse, kompakt, frameless, Leichtbauweise, klein, mit großen Abmessungen, extraflach, flach
- Schutzfaktor
- IP40
- Anzahl der Pole
- 30-polig
- Anwendung
- für Robotik, für Werkzeugmaschinen, für kollaborative Roboter, Industrie, für medizinische Geräte, für Drehtisch, für Verpackungsmaschinen, für medizinische Anwendungen, für Automobilanwendungen, für die Halbleiterindustrie, für harte Einsatzbedingungen, für die Pharmaindustrie, mit integriertem Encoder
- Weitere Eigenschaften
- Hochpräzision, mit Direktantrieb, nach Maß, hohe Trägheit, Hochdrehmoment, hohe Effizienz, hochauflösend, Präzision, mit niedrigem Geräuschniveau, mit integrierter Steuerung, trägheitsarm, mit integriertem Encoder, servogesteuert, Hochgeschwindigkeit, schwach vibrierend, Bewegungskontrolle
- Leistung
400 W
(0,54 hp)Min: 398 W
(0,54 hp)Max: 398 W
(0,54 hp)- Intensität
Min: 2,5 A
Max: 7,5 A
- Drehmoment
Min: 20 Nm
(14,751243 ft.lb)Max: 65 Nm
(47,94154 ft.lb)- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 190 rpm
(1.193,8052 rad.min-1)- Durchmesser
170.000 µm
(6,69 in)Min: 95 µm
Max: 170 µm
- Betriebstemperatur
Min: 0 °C
(32 °F)Max: 40 °C
(104 °F)
Beschreibung
Einführung
Der Direktantriebs-Drehmomentmotor TDB-170-095-NH-A ist als Außenläufer ausgelegt, wodurch ein höheres Trägheitsmoment und ein größerer Ausgangsradius strukturell leichter realisierbar sind. Er verfügt über integrierte Hall-Sensoren für vereinfachten Start und breite Kompatibilität mit verschiedenen Antrieben. Ein inkrementaler Encoder ermöglicht die Einbindung in die meisten Servosysteme. Mit einer Positioniergenauigkeit von ±20 Bogensekunden und einer Wiederholgenauigkeit von ±1,5 Bogensekunden erfüllt der Motor die Anforderungen an Präzisionszerspanung und Inspektion. Typische Anwendungen: CNC-Drehtische, Halbleiteranlagen, Robotergelenke und Präzisionsinspektionen.
Spezifikation (Tabelle)
Leistung | Einheit | Leistung | Einheit
Dauer-Drehmoment: 20 N·m | Spitzen-Drehmoment: 65 N·m
Dauerstrom: 2.5 Arms | Spitzenstrom: 7.5 Arms
Nennleistung: 398 W | Drehmomentkonstante: 8.7 N·m/Arms
Widerstand @25℃ (L-L): 10 Ohms | Induktivität: 17.4 mH
Back-EMF-Konstante @25℃: 7.1 Vrms/rad/s | Massenträgheitsmoment: 0.02 Kg·m^2
Genauigkeit: ±15 Bogensek. | Wiederholgenauigkeit: ±2 Arc sec
Max. Axiallast: 4000 N | Max. Momentlast: 200 N·m
Axial-Toleranz: 5 µm | Radial-Toleranz: 5 µm
Max. Drehzahl: 190 rpm | Motorgewicht: 11.7 Kg
Polzahl: 30 | Auflösung: 23bit Biss-C
Durchmesser: 170 mm | Höhe: 95 mm
Eigenschaften / Technische Spezifikationen
Der Direktantriebs-Drehmomentmotor TDB-170-095-NH-A ist als Außenläufer ausgelegt, wodurch ein höheres Trägheitsmoment und ein größerer Ausgangsradius strukturell leichter realisierbar sind. Er verfügt über integrierte Hall-Sensoren für vereinfachten Start und breite Kompatibilität mit verschiedenen Antrieben. Ein inkrementaler Encoder ermöglicht die Einbindung in die meisten Servosysteme. Mit einer Positioniergenauigkeit von ±20 Bogensekunden und einer Wiederholgenauigkeit von ±1,5 Bogensekunden erfüllt der Motor die Anforderungen an Präzisionszerspanung und Inspektion. Typische Anwendungen: CNC-Drehtische, Halbleiteranlagen, Robotergelenke und Präzisionsinspektionen.
Spezifikation (Tabelle)
Leistung | Einheit | Leistung | Einheit
Dauer-Drehmoment: 20 N·m | Spitzen-Drehmoment: 65 N·m
Dauerstrom: 2.5 Arms | Spitzenstrom: 7.5 Arms
Nennleistung: 398 W | Drehmomentkonstante: 8.7 N·m/Arms
Widerstand @25℃ (L-L): 10 Ohms | Induktivität: 17.4 mH
Back-EMF-Konstante @25℃: 7.1 Vrms/rad/s | Massenträgheitsmoment: 0.02 Kg·m^2
Genauigkeit: ±15 Bogensek. | Wiederholgenauigkeit: ±2 Arc sec
Max. Axiallast: 4000 N | Max. Momentlast: 200 N·m
Axial-Toleranz: 5 µm | Radial-Toleranz: 5 µm
Max. Drehzahl: 190 rpm | Motorgewicht: 11.7 Kg
Polzahl: 30 | Auflösung: 23bit Biss-C
Durchmesser: 170 mm | Höhe: 95 mm
Eigenschaften / Technische Spezifikationen
- Modell: TDB-170-095-NH-A
- Aufbau: Außenläufer (outer rotor)
- Sensoren: Integrierte Hall-Sensoren
- Positionssensor: Inkrementaler Encoder kompatibel mit gängigen Servosystemen (23bit Biss-C)
- Typische Anwendungen: CNC-Drehtische, Halbleiterausrüstung, Robotergelenke, Präzisionsinspektion
- Dauer-Drehmoment: 20 N·m
- Spitzen-Drehmoment: 65 N·m
- Dauerstrom: 2.5 Arms
- Spitzenstrom: 7.5 Arms
- Nennleistung: 398 W
- Drehmomentkonstante: 8.7 N·m/Arms
- Widerstand @25℃ (L-L): 10 Ohms
- Induktivität: 17.4 mH
- Back-EMF-Konstante @25℃: 7.1 Vrms/rad/s
- Massenträgheitsmoment: 0.02 Kg·m^2
- Positioniergenauigkeit (Einleitung): ±20 Bogensek.; Tabelle: ±15 Bogensek.
- Wiederholgenauigkeit (Einleitung): ±1,5 Bogensek.; Tabelle: ±2 Arc sec
- Max. Axiallast: 4000 N
- Max. Momentlast: 200 N·m
- Axialspiel: 5 µm
- Radialspiel: 5 µm
- Max. Drehzahl: 190 rpm
- Gewicht: 11.7 Kg
- Polzahl: 30
- Encoder-Auflösung: 23bit Biss-C
- Durchmesser: 170 mm
- Höhe: 95 mm
