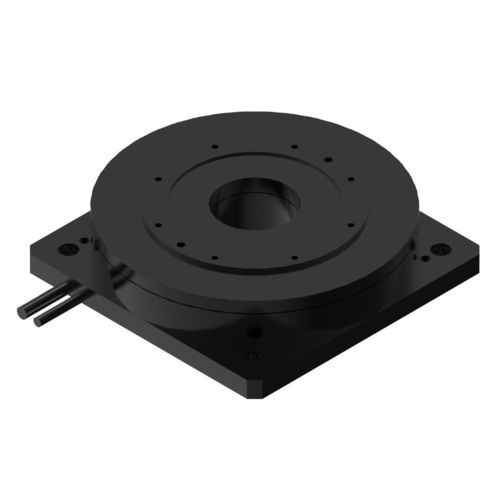

Bürstenloser Drehmomentmotor TDB-150-037-NH-AGleichstrom220 Vmit Hohlwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- bürstenlos, Gleichstrom
- Spannung
- 220 V
- Konfiguration
- mit Hohlwelle, modular, mit externem Läufer, mit integriertem Drehgeber und integrierter Steuerung, frameless, kompakt, Leichtbauweise, mit großen Abmessungen, extraflach, flach
- Schutzfaktor
- IP40
- Anwendung
- für Verpackungsmaschinen, für Werkzeugmaschinen, für Robotik, für die Halbleiterindustrie, für Drehtisch, Industrie, für medizinische Anwendungen, für die Antriebstechnik, für Schneidemaschine, für die Lebensmittelindustrie, für die Pharmaindustrie, für medizinische Geräte, für die Elektronik, für Messgeräte, für Automobilanwendungen
- Weitere Eigenschaften
- Niederspannung, mit Direktantrieb, trägheitsarm, mit integriertem Encoder, Bewegungskontrolle, nach Maß, Standard, schwach vibrierend, mit Steuerungssystem, Hochdrehmoment, hohe Trägheit, Hochpräzision, Präzision, Hochgeschwindigkeit, hohe Effizienz, hochauflösend, Hochleistung, geschlossene Schleife, mit niedrigem Geräuschniveau, servogesteuert, mit niedriger Drehzahl
- Leistung
Max: 42 W
(0,06 hp)0,04 W
(0 hp)Min: 42 W
(0,06 hp)- Intensität
Max: 16 A
Min: 4,6 A
- Drehmoment
Max: 3,5 Nm
(2,581468 ft.lb)Min: 1 Nm
(0,737562 ft.lb)- Rotationsgeschwindigkeit
Max: 400 rpm
(2.513,2741 rad.min-1)Min: 400 rpm
(2.513,2741 rad.min-1)- Durchmesser
Max: 150 µm
150.000 µm
(5,91 in)Min: 150 µm
- Betriebstemperatur
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Beschreibung
Einführung
Der Direktantriebs-Drehmomentmotor TDB-150-037-NH-A verfügt über ein flaches, kompaktes Außenläufer-Design mit einem Außendurchmesser von 150 mm und einer Bauhöhe von 37 mm. Er liefert ein Dauerdrehmoment von 1 N·m und ein Spitzenmoment von 3,5 N·m. Die geschlossene Kommutierung erfolgt über einen Inkrementalgeber und ermöglicht präzise, reproduzierbare Positionierung. Die Direktantriebslösung macht Getriebe überflüssig, vereinfacht die Wartung und reduziert den Platzbedarf im System.
Spezifikation
Leistung | Einheit | Leistung | Einheit
Dauer-Drehmoment | 1 N ·m | Spitzen-Drehmoment | 3,5 N ·m
Dauerstrom | 4,6 Arms | Spitzenstrom | 16 Arms
Nennleistung | 42 W | Drehmomentkonstante | 0,22 N ·m/Arms
Widerstand@25℃ | 2 Ohm L-L | Induktivität | 1 mH
Back-EMF-Konstante@25℃ | 0,2 Vrms/rad/s | Trägheitsmoment | 0,001 Kg ·m^2
Genauigkeit | ±20 Bogensekunden | Wiederholbarkeit | ±1,5 Bogensekunden
Max. Axialbelastung | 200 N | Max. Momentbelastung | 10 N ·m
Axialspiel | 5 µm | Radialspiel | 5 µm
Max. Drehzahl | 400 U/min | Masse Motor | 2,8 Kg
Polanzahl | 16 | Auflösung | 11740 Linien/Umdrehung
Durchmesser | 150 mm | Höhe | 37 mm
Eigenschaften / Technische Spezifikationen
Der Direktantriebs-Drehmomentmotor TDB-150-037-NH-A verfügt über ein flaches, kompaktes Außenläufer-Design mit einem Außendurchmesser von 150 mm und einer Bauhöhe von 37 mm. Er liefert ein Dauerdrehmoment von 1 N·m und ein Spitzenmoment von 3,5 N·m. Die geschlossene Kommutierung erfolgt über einen Inkrementalgeber und ermöglicht präzise, reproduzierbare Positionierung. Die Direktantriebslösung macht Getriebe überflüssig, vereinfacht die Wartung und reduziert den Platzbedarf im System.
Spezifikation
Leistung | Einheit | Leistung | Einheit
Dauer-Drehmoment | 1 N ·m | Spitzen-Drehmoment | 3,5 N ·m
Dauerstrom | 4,6 Arms | Spitzenstrom | 16 Arms
Nennleistung | 42 W | Drehmomentkonstante | 0,22 N ·m/Arms
Widerstand@25℃ | 2 Ohm L-L | Induktivität | 1 mH
Back-EMF-Konstante@25℃ | 0,2 Vrms/rad/s | Trägheitsmoment | 0,001 Kg ·m^2
Genauigkeit | ±20 Bogensekunden | Wiederholbarkeit | ±1,5 Bogensekunden
Max. Axialbelastung | 200 N | Max. Momentbelastung | 10 N ·m
Axialspiel | 5 µm | Radialspiel | 5 µm
Max. Drehzahl | 400 U/min | Masse Motor | 2,8 Kg
Polanzahl | 16 | Auflösung | 11740 Linien/Umdrehung
Durchmesser | 150 mm | Höhe | 37 mm
Eigenschaften / Technische Spezifikationen
- Modell: TDB-150-037-NH-A
- Motortyp: Außenläufer Direktantriebs-Drehmomentmotor mit Inkrementalgeber
- Außendurchmesser: 150 mm
- Bauhöhe: 37 mm
- Dauerdrehmoment: 1 N·m
- Spitzenmoment: 3,5 N·m
- Dauerstrom: 4,6 Arms
- Spitzenstrom: 16 Arms
- Nennleistung: 42 W
- Drehmomentkonstante: 0,22 N·m/Arms
- Widerstand @25°C: 2 Ohm L-L
- Induktivität: 1 mH
- Back-EMF-Konstante @25°C: 0,2 Vrms/rad/s
- Trägheitsmoment: 0,001 Kg·m^2
- Genauigkeit: ±20 Bogensekunden
- Wiederholbarkeit: ±1,5 Bogensekunden
- Max. Axialbelastung: 200 N
- Max. Momentbelastung: 10 N·m
- Axialspiel: 5 µm
- Radialspiel: 5 µm
- Max. Drehzahl: 400 U/min
- Masse: 2,8 Kg
- Polanzahl: 16
- Auflösung: 11740 Linien/Umdrehung
