- Bürstenloser Drehmomentmotor
- Suzhou Honpine Precision Industry Co., Ltd.

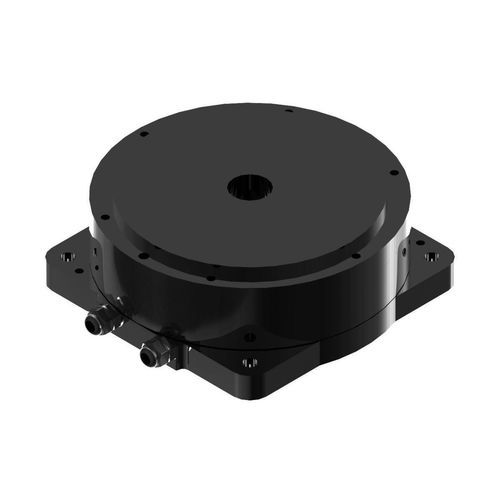

DC-Drehmomentmotor TDB-080-050-NH-RD-TBLDC220 Vmit DC-Bremse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- BLDC, DC
- Spannung
- 220 V
- Konfiguration
- mit Hohlwelle, Außenläufer, modular, mit DC-Bremse, ultrakompakt, frameless, Leichtbauweise, klein, extraflach, flach
- Schutzfaktor
- IP40
- Anwendung
- für die Halbleiterindustrie, für Werkzeugmaschinen, für Robotik, für Tunnelbohrmaschine, für kollaborative Roboter, mit integriertem Encoder, für Schneidemaschine, Industrie, für Drehtisch, für die Lebensmittelindustrie, für Verpackungsmaschinen, für medizinische Anwendungen, für medizinische Geräte, für Automobilanwendungen, für harte Einsatzbedingungen, für die Elektronik, für die Pharmaindustrie
- Weitere Eigenschaften
- nach Maß, mit Direktantrieb, schwach vibrierend, Niederspannung, mit konstanter Geschwindigkeit, Hochdrehmoment, Hochpräzision, Hochgeschwindigkeit, hohe Effizienz, hochauflösend, hohe Trägheit, Präzision, servogesteuert, Hochleistung, Bewegungskontrolle, mit niedrigem Geräuschniveau, trägheitsarm, mit integriertem Encoder, mit integrierter Steuerung
- Leistung
30 W
(0,04 hp)Max: 29 W
(0,04 hp)Min: 29 W
(0,04 hp)- Drehmoment
Max: 2 Nm
(1,475124 ft.lb)Min: 0,6 Nm
(0,442537 ft.lb)- Rotationsgeschwindigkeit
Max: 450 rpm
(2.827,4334 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Durchmesser
80 mm
(3,15 in)
Beschreibung
Einführung
Der Direktantriebs‑Drehmotor TDB-080-050-NH-RD-T verfügt über eine kompakte frameless Bauweise mit einem Außendurchmesser von 80 mm und einer Höhe von 50 mm. Er liefert 0,6 N·m Dauermoment, 2 N·m Spitzenmoment und eine Maximaldrehzahl von 450 rpm. Ausgestattet mit einem RD‑Encoder und einer sensorlosen Ausführung (ohne Hall‑Sensoren) bietet er schnelle Dynamik, minimalen Backlash und hohe Positioniergenauigkeit für präzise Automatisierungsanwendungen.
Anwendungen
Spezifikationen
Dauermoment: 0,6 N·m
Spitzenmoment: 2 N·m
Dauerstrom: 1,7 Arms
Spitzenstrom: 5,9 Arms
Nennleistung: 29 W
Drehmomentkonstante: 0,35 N·m/Arms
Widerstand @25°C: 2,8 Ohm L‑L
Induktivität: 2 mH
Back‑EMF‑Konstante @25°C: 0,24 Vrms/rad/s
Trägheitsmoment: 0,0018 Kg·m^2
Genauigkeit: ±50 arc sec
Wiederholgenauigkeit: ±2,5 arc sec
Max. axiale Last: 50 N
Max. Momentbelastung: 1 N·m
Axialer Lauf: 5 µm
Radialer Lauf: 5 µm
Max. Drehzahl: 450 rpm
Masse: 1,2 Kg
Anzahl Pole: 22
Auflösung: 500000 counts/rev
Durchmesser: 80 mm
Höhe: 50 mm
Technische Merkmale
Der Direktantriebs‑Drehmotor TDB-080-050-NH-RD-T verfügt über eine kompakte frameless Bauweise mit einem Außendurchmesser von 80 mm und einer Höhe von 50 mm. Er liefert 0,6 N·m Dauermoment, 2 N·m Spitzenmoment und eine Maximaldrehzahl von 450 rpm. Ausgestattet mit einem RD‑Encoder und einer sensorlosen Ausführung (ohne Hall‑Sensoren) bietet er schnelle Dynamik, minimalen Backlash und hohe Positioniergenauigkeit für präzise Automatisierungsanwendungen.
Anwendungen
- Automatisierte Drehtische und Indexierer
- Präzisions‑Inspektions‑ und Messsysteme
- Halbleiter‑Prozess‑ und Handhabungsanlagen
- Hochwertige medizinische und Laborapparate
Spezifikationen
Dauermoment: 0,6 N·m
Spitzenmoment: 2 N·m
Dauerstrom: 1,7 Arms
Spitzenstrom: 5,9 Arms
Nennleistung: 29 W
Drehmomentkonstante: 0,35 N·m/Arms
Widerstand @25°C: 2,8 Ohm L‑L
Induktivität: 2 mH
Back‑EMF‑Konstante @25°C: 0,24 Vrms/rad/s
Trägheitsmoment: 0,0018 Kg·m^2
Genauigkeit: ±50 arc sec
Wiederholgenauigkeit: ±2,5 arc sec
Max. axiale Last: 50 N
Max. Momentbelastung: 1 N·m
Axialer Lauf: 5 µm
Radialer Lauf: 5 µm
Max. Drehzahl: 450 rpm
Masse: 1,2 Kg
Anzahl Pole: 22
Auflösung: 500000 counts/rev
Durchmesser: 80 mm
Höhe: 50 mm
Technische Merkmale
- Modell: TDB-080-050-NH-RD-T
- Frameless Direktantrieb
- RD‑Encoder, Auflösung 500000 counts/rev
- Sensorlose Ausführung (ohne Hall‑Sensoren)
- Hohe Positioniergenauigkeit und Wiederholbarkeit
- Kompakte Bauform zur Integration in Präzisionsbaugruppen
- Anzahl Pole: 22; Trägheitsmoment: 0,0018 Kg·m^2
