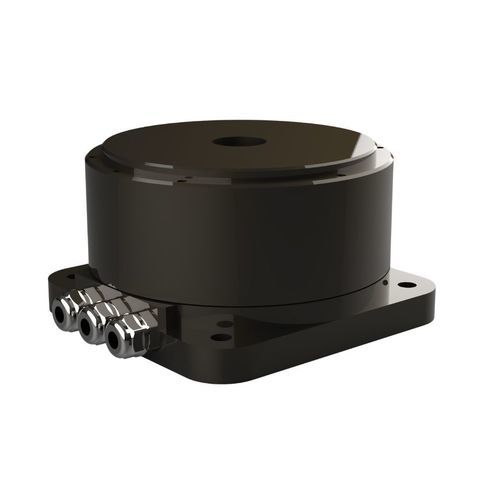

Bürstenloser Drehmomentmotor TDB-112-065-NH-ADC220 Vmodular
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- bürstenlos, DC
- Spannung
- 220 V
- Konfiguration
- mit Hohlwelle, Außenläufer, modular, ultrakompakt, frameless, Leichtbauweise, klein, extraflach, flach
- Schutzfaktor
- IP40
- Anwendung
- für harte Einsatzbedingungen, für Werkzeugmaschinen, für Robotik, für kollaborative Roboter, für medizinische Geräte, Industrie, für Drehtisch, für Verpackungsmaschinen, für Schneidemaschine, für medizinische Anwendungen, für die Halbleiterindustrie, für die Pharmaindustrie, mit integriertem Encoder
- Weitere Eigenschaften
- mit Direktantrieb, nach Maß, Bewegungskontrolle, mit integrierter Steuerung, hohe Trägheit, Niederspannung, Standard, mit konstanter Geschwindigkeit, Hochdrehmoment, Hochpräzision, Hochleistung, hohe Effizienz, hochauflösend, servogesteuert, schwach vibrierend, Präzision, mit integriertem Encoder, Hochgeschwindigkeit, mit Steuerungssystem, mit niedrigem Geräuschniveau, trägheitsarm
- Leistung
110 W
(0,15 hp)Max: 110 W
(0,15 hp)Min: 110 W
(0,15 hp)- Intensität
Max: 7,5 A
Min: 2,5 A
- Drehmoment
Max: 9 Nm
(6,638059 ft.lb)Min: 3 Nm
(2,212686 ft.lb)- Rotationsgeschwindigkeit
Max: 350 rpm
(2.199,1149 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Durchmesser
112 mm
(4,41 in)Max: 112 mm
(4,41 in)Min: 112 mm
(4,41 in)- Betriebstemperatur
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Beschreibung
Einführung
Der Direktantriebsmotor TDB-112-065-NH-A besteht aus vier Hauptkomponenten: Stator, Rotor, Lager und Encoder. Der Motor hat einen Durchmesser von 112 mm, eine Höhe von 65 mm und ein Gewicht von 2,8 kg. Er liefert ein kontinuierliches Drehmoment von 3 N·m und ein Spitzenmoment bis zu 9 N·m. Die Nennleistung beträgt 110 W, der Dauerstrom 2,5 Arms und der Spitzenstrom 7,5 Arms. Typische industrielle Vorteile sind hohe dynamische Leistungsfähigkeit, präzise Positionsrückführung, optimierte Drehzahlregelung, kompakte Bauform, hervorragender MTBF und geringerer Wartungsaufwand.
Hauptmerkmale
Spezifikationstabelle
Kontinuierliches Drehmoment | 3 N ·m | Spitzenmoment | 9 N ·m
Kontinuierlicher Strom | 2.5 Arms | Spitzenstrom | 7.5 Arms
Nennleistung | 110 W | Drehmomentkonstante | 1.2 N ·m/Arms
Widerstand @25℃ | 2.2 Ohms L-L | Induktivität | 1.8 mH
Back-EMF-Konstante @25℃ | 1 Vrms/rad/s | Trägheitsmoment | 0.002 Kg ·m^2
Genauigkeit | ±25 Arc sec | Wiederholbarkeit | ±2 Arc sec
Max. axiale Last | 2000 N | Max. Momentenlast | 40 N ·m
Axialer Rundlauf | 5 um | Radialer Rundlauf | 5 um
Max. Drehzahl | 350 Rpm | Motormasse | 2.8 Kg
Polzahl | 28 | Auflösung | 26Bit BiSS-C
Durchmesser | 112 mm | Höhe | 65 mm
Merkmale / technische Spezifikationen
Der Direktantriebsmotor TDB-112-065-NH-A besteht aus vier Hauptkomponenten: Stator, Rotor, Lager und Encoder. Der Motor hat einen Durchmesser von 112 mm, eine Höhe von 65 mm und ein Gewicht von 2,8 kg. Er liefert ein kontinuierliches Drehmoment von 3 N·m und ein Spitzenmoment bis zu 9 N·m. Die Nennleistung beträgt 110 W, der Dauerstrom 2,5 Arms und der Spitzenstrom 7,5 Arms. Typische industrielle Vorteile sind hohe dynamische Leistungsfähigkeit, präzise Positionsrückführung, optimierte Drehzahlregelung, kompakte Bauform, hervorragender MTBF und geringerer Wartungsaufwand.
Hauptmerkmale
- Hohe dynamische Leistung
- Hohe Positionsgenauigkeit
- Optimierte Drehzahlregelung
- Ultrakompaktes Design
- Ausgezeichneter MTBF (mean time between failures)
- Reduzierter Wartungsaufwand
Spezifikationstabelle
Kontinuierliches Drehmoment | 3 N ·m | Spitzenmoment | 9 N ·m
Kontinuierlicher Strom | 2.5 Arms | Spitzenstrom | 7.5 Arms
Nennleistung | 110 W | Drehmomentkonstante | 1.2 N ·m/Arms
Widerstand @25℃ | 2.2 Ohms L-L | Induktivität | 1.8 mH
Back-EMF-Konstante @25℃ | 1 Vrms/rad/s | Trägheitsmoment | 0.002 Kg ·m^2
Genauigkeit | ±25 Arc sec | Wiederholbarkeit | ±2 Arc sec
Max. axiale Last | 2000 N | Max. Momentenlast | 40 N ·m
Axialer Rundlauf | 5 um | Radialer Rundlauf | 5 um
Max. Drehzahl | 350 Rpm | Motormasse | 2.8 Kg
Polzahl | 28 | Auflösung | 26Bit BiSS-C
Durchmesser | 112 mm | Höhe | 65 mm
Merkmale / technische Spezifikationen
- Modell: TDB-112-065-NH-A
- Durchmesser: 112 mm
- Höhe: 65 mm
- Masse: 2.8 Kg
- Kontinuierliches Drehmoment: 3 N·m
- Spitzenmoment: 9 N·m
- Nennleistung: 110 W
- Kontinuierlicher Strom: 2.5 Arms
- Spitzenstrom: 7.5 Arms
- Drehmomentkonstante: 1.2 N·m/Arms
- Widerstand @25℃: 2.2 Ohms L-L
- Induktivität: 1.8 mH
- Back-EMF-Konstante @25℃: 1 Vrms/rad/s
- Trägheitsmoment: 0.002 Kg·m^2
- Genauigkeit: ±25 Arc sec
- Wiederholbarkeit: ±2 Arc sec
- Max. axiale Last: 2000 N
- Max. Momentenlast: 40 N·m
- Axialer Rundlauf: 5 um
- Radialer Rundlauf: 5 um
- Max. Drehzahl: 350 Rpm
- Polzahl: 28
- Encoder-Auflösung: 26Bit BiSS-C
