- Bürstenloser Drehmomentmotor
- Suzhou Honpine Precision Industry Co., Ltd.

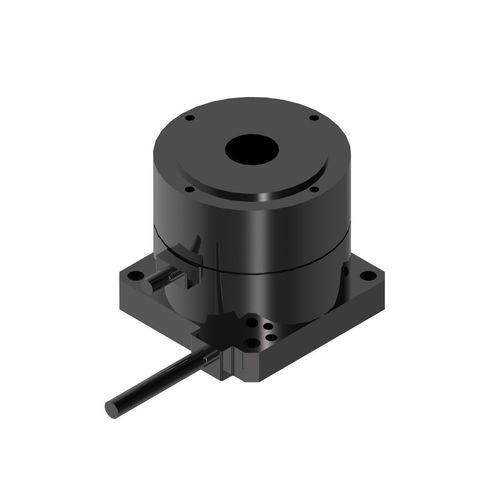

Bürstenloser Drehmomentmotor TDB-040-038-NH-AYGleichstrom220 Vmodular
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- bürstenlos, Gleichstrom
- Spannung
- 220 V
- Konfiguration
- Außenläufer, modular, kompakt, frameless
- Schutzfaktor
- IP40
- Anwendung
- für Werkzeugmaschinen, für Robotik, für kollaborative Roboter, Industrie, für Schneidemaschine, für Drehtisch, für medizinische Geräte, für Verpackungsmaschinen, für medizinische Anwendungen, mit integriertem Encoder, für die Halbleiterindustrie, für harte Einsatzbedingungen, für die Elektronik, für Automobilanwendungen, für die Pharmaindustrie
- Weitere Eigenschaften
- nach Maß, mit Direktantrieb, Niederspannung, mit konstanter Geschwindigkeit, trägheitsarm, Hochdrehmoment, Hochleistung, hohe Trägheit, mit integriertem Encoder, Hochpräzision, hohe Effizienz, Hochgeschwindigkeit, Bewegungskontrolle, schwach vibrierend, mit niedriger Drehzahl, mit harmonischem Antrieb, Standard, hochauflösend, Präzision, Mittelschnellläufer, mit niedrigem Geräuschniveau, servogesteuert
- Leistung
10 W
(0,01 hp)Max: 7 W
(0,01 hp)Min: 7 W
(0,01 hp)- Intensität
Max: 1,9 A
Min: 0,63 A
- Drehmoment
Max: 0,39 Nm
(0,287649 ft.lb)Min: 0,13 Nm
(0,095883 ft.lb)- Rotationsgeschwindigkeit
Max: 500 rpm
(3.141,5927 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Durchmesser
40 mm
(1,57 in)- Betriebstemperatur
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Beschreibung
Einführung
Der Direktantriebs-Momentmotor (DD) TDB-040-038-NH-AY zeichnet sich durch kompakte Bauform, hohe Präzision und schnelle Reaktion aus und eignet sich für hochpräzise Positionieraufgaben und Direktantriebsanwendungen. Seine geringe Baugröße und technischen Daten machen ihn geeignet für Halbleiteranlagen, Präzisionstische und Automatisierungssysteme.
Spezifikation
Performance | Einheit | Performance | Einheit
Dauer-Drehmoment | 0.13 N ·m | Spitzen-Drehmoment | 0.39 N ·m
Dauerstrom | 0.63 Arms | Spitzenstrom | 1.9 Arms
Nennleistung | 7 W | Drehmomentskonstante | 0.21 N ·m/Arms
Widerstand@25℃ | 7.5 Ohms L-L | Induktivität | 1.5 mH
Back-EMF-Konstante@25℃ | 0.123 Vrms/rad/s | Trägheitsmoment | 5x10^-6 Kg ·m^2
Genauigkeit | ±40 Arc sec | Wiederholgenauigkeit | ±2.5 Arc sec
Max. axiale Belastung | 20 N | Max. Momentbelastung | 0.4 N ·m
Axiales Spiel | 5 µm | Radiales Spiel | 5 µm
Max. Drehzahl | 500 rpm | Motormasse | 0.075 Kg
Anzahl Pole | 22 | Auflösung | 819200 Impulse/Umdrehung
Durchmesser | 40 mm | Höhe | 38.5 mm
Basierend auf digitalen Encodern; Standard-Endschalterbegrenzungen. Relevante Parameter und Spezifikationen können ohne Vorankündigung geändert werden.
Für optionale Kontaktprellungswerte basieren die Messungen auf konstanter Last und konstanter Temperatur.
Merkmale / technische Spezifikationen
Der Direktantriebs-Momentmotor (DD) TDB-040-038-NH-AY zeichnet sich durch kompakte Bauform, hohe Präzision und schnelle Reaktion aus und eignet sich für hochpräzise Positionieraufgaben und Direktantriebsanwendungen. Seine geringe Baugröße und technischen Daten machen ihn geeignet für Halbleiteranlagen, Präzisionstische und Automatisierungssysteme.
Spezifikation
Performance | Einheit | Performance | Einheit
Dauer-Drehmoment | 0.13 N ·m | Spitzen-Drehmoment | 0.39 N ·m
Dauerstrom | 0.63 Arms | Spitzenstrom | 1.9 Arms
Nennleistung | 7 W | Drehmomentskonstante | 0.21 N ·m/Arms
Widerstand@25℃ | 7.5 Ohms L-L | Induktivität | 1.5 mH
Back-EMF-Konstante@25℃ | 0.123 Vrms/rad/s | Trägheitsmoment | 5x10^-6 Kg ·m^2
Genauigkeit | ±40 Arc sec | Wiederholgenauigkeit | ±2.5 Arc sec
Max. axiale Belastung | 20 N | Max. Momentbelastung | 0.4 N ·m
Axiales Spiel | 5 µm | Radiales Spiel | 5 µm
Max. Drehzahl | 500 rpm | Motormasse | 0.075 Kg
Anzahl Pole | 22 | Auflösung | 819200 Impulse/Umdrehung
Durchmesser | 40 mm | Höhe | 38.5 mm
Basierend auf digitalen Encodern; Standard-Endschalterbegrenzungen. Relevante Parameter und Spezifikationen können ohne Vorankündigung geändert werden.
Für optionale Kontaktprellungswerte basieren die Messungen auf konstanter Last und konstanter Temperatur.
Merkmale / technische Spezifikationen
- Modell: TDB-040-038-NH-AY
- Dauer-Drehmoment: 0.13 N·m
- Spitzen-Drehmoment: 0.39 N·m
- Dauerstrom: 0.63 Arms
- Spitzenstrom: 1.9 Arms
- Nennleistung: 7 W
- Drehmomentskonstante: 0.21 N·m/Arms
- Widerstand @25℃: 7.5 Ohms L-L
- Induktivität: 1.5 mH
- Back-EMF-Konstante @25℃: 0.123 Vrms/rad/s
- Trägheitsmoment: 5x10^-6 Kg·m^2
- Genauigkeit: ±40 Arc sec
- Wiederholgenauigkeit: ±2.5 Arc sec
- Max. axiale Belastung: 20 N
- Max. Momentbelastung: 0.4 N·m
- Axiales Spiel: 5 µm
- Radiales Spiel: 5 µm
- Maximale Drehzahl: 500 rpm
- Masse: 0.075 Kg
- Anzahl Pole: 22
- Auflösung: 819200 Impulse/Umdrehung
- Durchmesser: 40 mm
- Höhe: 38.5 mm
