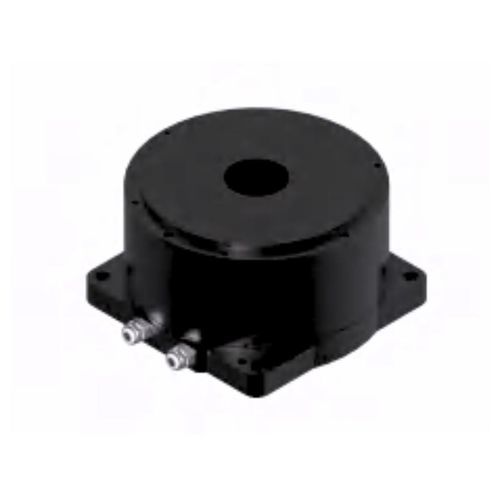

Bürstenloser Drehmomentmotor TDB-170-125-NH-BDC220 VAußenläufer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- bürstenlos, DC
- Spannung
- 220 V
- Konfiguration
- Außenläufer
- Schutzfaktor
- IP40
- Anwendung
- für Werkzeugmaschinen, für Robotik, für kollaborative Roboter, für medizinische Geräte, Industrie, für Schneidemaschine, für Drehtisch, für Verpackungsmaschinen, für medizinische Anwendungen, für die Pharmaindustrie, für Automobilanwendungen, für die Halbleiterindustrie, für harte Einsatzbedingungen, für AC für Jalousie, für die Elektronik, für die Lebensmittelindustrie, mit integriertem Encoder
- Weitere Eigenschaften
- Niederspannung, mit Direktantrieb, nach Maß, mit konstanter Geschwindigkeit, Bewegungskontrolle, Hochdrehmoment, Hochleistung, Standard, Hochpräzision, trägheitsarm, hohe Effizienz, mit niedriger Drehzahl, hochauflösend, Präzision, mit niedrigem Geräuschniveau, Mittelschnellläufer, servogesteuert, hohe Trägheit, Hochgeschwindigkeit, schwach vibrierend, mit integriertem Encoder, mit Drehzahlregelung
- Leistung
Max: 220 W
(0,3 hp)Min: 220 W
(0,3 hp)630 W
(0,86 hp)- Intensität
Max: 7,5 A
Min: 2,5 A
- Drehmoment
Max: 60 Nm
(44,253729 ft.lb)Min: 18 Nm
(13,276119 ft.lb)- Rotationsgeschwindigkeit
150 rpm
(942,4778 rad.min-1)- Durchmesser
170 mm
(6,69 in)- Betriebstemperatur
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Beschreibung
Einführung
Der Direktantriebs-DD-Drehmomentmotor TDB-170-125-NH-B kombiniert eine Außenläufer-Architektur mit stabilen Regelungseigenschaften und eignet sich für CNC-Drehtische, Halbleiteranlagen, Robotergelenke, Präzisionsinspektionen und andere industrielle Anwendungen. Das Außenläufer-Design erhöht das Trägheitsmoment und den Ausradius, wodurch eine hohe dynamische Reaktion bei hohen Lasten möglich ist. Das Modell ist für Antriebslösungen ausgelegt, die ohne Hall-Sensoren anlaufbar sind, und kompatibel mit den meisten industriellen Servoantrieben für eine einfache Inbetriebnahme.
Anwendungen
Spezifikation
Leistung | Einheit | Leistung | Einheit
Dauer-Drehmoment: 40 N·m | Spitzen-Drehmoment: 125 N·m
Dauerstrom: 2.5 Arms | Spitzenstrom: 7.5 Arms
Nennleistung: 629 W | Drehmomentkonstante: 16.7 N·m/Arms
Widerstand @25℃: 13.4 Ohms L-L | Induktivität: 32 mH
Back-EMF-Konstante @25℃: 13.6 Vrms/rad/s | Trägheitsmoment: 0.025 kg·m^2
Genauigkeit: ±15 Bogensekunden | Reproduzierbarkeit: ±2 Bogensekunden
Max. Axiallast: 4000 N | Max. Momentlast: 200 N·m
Axiallauf: 5 µm | Radiallauf: 5 µm
Max. Drehzahl: 150 rpm | Masse Motor: 14.5 kg
Anzahl Pole: 30 | Auflösung: 23 Bit BiSS-C
Durchmesser: 170 mm | Höhe: 125 mm
Merkmale / technische Spezifikationen
Der Direktantriebs-DD-Drehmomentmotor TDB-170-125-NH-B kombiniert eine Außenläufer-Architektur mit stabilen Regelungseigenschaften und eignet sich für CNC-Drehtische, Halbleiteranlagen, Robotergelenke, Präzisionsinspektionen und andere industrielle Anwendungen. Das Außenläufer-Design erhöht das Trägheitsmoment und den Ausradius, wodurch eine hohe dynamische Reaktion bei hohen Lasten möglich ist. Das Modell ist für Antriebslösungen ausgelegt, die ohne Hall-Sensoren anlaufbar sind, und kompatibel mit den meisten industriellen Servoantrieben für eine einfache Inbetriebnahme.
Anwendungen
- CNC-Drehtische
- Halbleiteranlagen
- Robotergelenke
- Präzisionsinspektionssysteme
- Hochdynamische, hochbelastete Anwendungen
Spezifikation
Leistung | Einheit | Leistung | Einheit
Dauer-Drehmoment: 40 N·m | Spitzen-Drehmoment: 125 N·m
Dauerstrom: 2.5 Arms | Spitzenstrom: 7.5 Arms
Nennleistung: 629 W | Drehmomentkonstante: 16.7 N·m/Arms
Widerstand @25℃: 13.4 Ohms L-L | Induktivität: 32 mH
Back-EMF-Konstante @25℃: 13.6 Vrms/rad/s | Trägheitsmoment: 0.025 kg·m^2
Genauigkeit: ±15 Bogensekunden | Reproduzierbarkeit: ±2 Bogensekunden
Max. Axiallast: 4000 N | Max. Momentlast: 200 N·m
Axiallauf: 5 µm | Radiallauf: 5 µm
Max. Drehzahl: 150 rpm | Masse Motor: 14.5 kg
Anzahl Pole: 30 | Auflösung: 23 Bit BiSS-C
Durchmesser: 170 mm | Höhe: 125 mm
Merkmale / technische Spezifikationen
- Modell: TDB-170-125-NH-B
- Typ: Direktantriebs-DD-Drehmomentmotor, Außenläufer
- Dauer-Drehmoment: 40 N·m
- Spitzen-Drehmoment: 125 N·m
- Dauerstrom: 2.5 Arms
- Spitzenstrom: 7.5 Arms
- Nennleistung: 629 W
- Drehmomentkonstante: 16.7 N·m/Arms
- Widerstand @25℃: 13.4 Ohms L-L
- Induktivität: 32 mH
- Back-EMF-Konstante @25℃: 13.6 Vrms/rad/s
- Trägheitsmoment: 0.025 kg·m^2
- Genauigkeit: ±15 Bogensekunden
- Reproduzierbarkeit: ±2 Bogensekunden
- Max. Axiallast: 4000 N
- Max. Momentlast: 200 N·m
- Axiallauf: 5 µm
- Radiallauf: 5 µm
- Max. Drehzahl: 150 rpm
- Masse: 14.5 kg
- Anzahl Pole: 30
- Auflösung: 23 Bit BiSS-C
- Durchmesser: 170 mm
- Höhe: 125 mm
