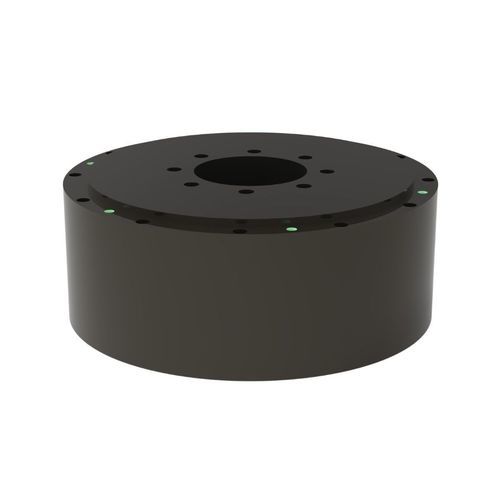

Bürstenloser Drehmomentmotor TDB-263-113-NH-ADCSynchron220 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Synchron, bürstenlos, DC
- Spannung
- 220 V
- Konfiguration
- modular, mit Hohlwelle, Außenläufer, mit Bremse, kompakt, frameless, Leichtbauweise, klein, mit großen Abmessungen, extraflach, flach
- Schutzfaktor
- IP40
- Anwendung
- für Verpackungsmaschinen, für Werkzeugmaschinen, für Robotik, mit integriertem Encoder, für kollaborative Roboter, Industrie, für Drehtisch, für medizinische Anwendungen, für medizinische Geräte, für die Halbleiterindustrie, für harte Einsatzbedingungen, für die Elektronik, für Automobilanwendungen, für Schneidemaschine, für die Pharmaindustrie
- Weitere Eigenschaften
- nach Maß, mit Direktantrieb, Niederspannung, mit konstanter Geschwindigkeit, Hochdrehmoment, Hochpräzision, Hochgeschwindigkeit, Hochleistung, mit CANopen Kommunikation, hohe Effizienz, mit niedriger Drehzahl, mit integriertem Encoder, Bewegungskontrolle, trägheitsarm, hohe Trägheit, servogesteuert, hochauflösend, schwach vibrierend, mit integrierter Steuerung, mit Steuerungssystem, Präzision, Standard, mit niedrigem Geräuschniveau
- Leistung
1,49 kW
(2,03 hp)- Intensität
Max: 14,2 A
Min: 7,1 A
- Drehmoment
Max: 190 Nm
(140,136808 ft.lb)Min: 95 Nm
(70,068404 ft.lb)- Rotationsgeschwindigkeit
Max: 150 rpm
(942,4778 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Durchmesser
263 mm
(10,35 in)
Beschreibung
Einführung
Der TDB-263-113-NH-A ist ein großformatiger Direktantriebs-Drehmomentmotor, entwickelt für schwerlastfähige Automatisierung und Präzisionsfertigung. Die Außenrotor-Architektur, das hall-sensorfreie Design und ein hochauflösender inkrementaler Encoder ermöglichen präzise Positionierung, hohe Drehmomentübertragung und zuverlässigen Dauerbetrieb in Portalachsen, Drehtischen und Direktantriebsachsen.
Vorteile
Technische Daten
Der TDB-263-113-NH-A ist ein großformatiger Direktantriebs-Drehmomentmotor, entwickelt für schwerlastfähige Automatisierung und Präzisionsfertigung. Die Außenrotor-Architektur, das hall-sensorfreie Design und ein hochauflösender inkrementaler Encoder ermöglichen präzise Positionierung, hohe Drehmomentübertragung und zuverlässigen Dauerbetrieb in Portalachsen, Drehtischen und Direktantriebsachsen.
Vorteile
- Höhere Positioniergenauigkeit im Vergleich zu herkömmlichen Servomotoren
- Hoher Dauerdrehmoment und Spitzenmoment für Direktantriebslösungen
- Verbesserte Effizienz und Reduktion mechanischer Übertragungselemente
- Vereinfachte Wartung durch Direktantriebsbauweise
- Kompakter axialer Bauraum für beengte Einbausituationen
Technische Daten
- Modell: TDB-263-113-NH-A
- Dauerdrehmoment: 95 N·m
- Spitzenmoment: 190 N·m
- Dauerstrom: 7.1 Arms
- Spitzenstrom: 14.2 Arms
- Nennleistung: 1493 W
- Drehmomentkonstante: 13.4 N·m/Arms
- Widerstand @25℃: 3.4 Ohms L-L
- Induktivität: 10.8 mH
- Back-EMF-Konstante @25℃: 10.9 Vrms/rad/s
- Massenträgheit: 0.13 kg·m^2
- Genauigkeit: ±15 arc sec
- Wiederholgenauigkeit: ±2 arc sec
- Max. Axiallast: 4000 N
- Max. Momentenlast: 400 N·m
- Axialer Rundlauf: 8 µm
- Radialer Rundlauf: 8 µm
- Max. Drehzahl: 150 rpm
- Gewicht: 23.8 kg
- Anzahl Pole: 40
- Auflösung: 23 Bit Biss-C
- Durchmesser: 263 mm
- Höhe: 113 mm
