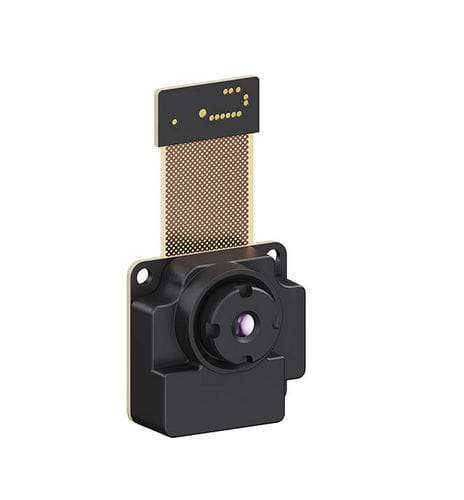

Digitales Kameramodul LCM160

zur Brandbekämpfungzur ProzessüberwachungIndustrie

Beschreibung
Das LCM160 ist ein ungekühltes Langwellen-Infrarot (8–14 μm, LWIR) Wärmebildmodul, das die thermische Strahlung eines Objekts in ein digitales Ausgangssignal umwandelt. Das Produkt besteht aus Detektor, Verschluss, Objektiv und Strukturkomponenten; das Host-System übernimmt die erforderlichen ISP-Algorithmen. Durch kompakte Bauweise, geringes Gewicht und niedrigen Stromverbrauch eignet es sich für Sicherheitsüberwachung, Thermometriemessgeräte, smarte Geräte und industrielle Anwendungen.

Funktionen

• Auflösung: 160×120
• Pixelpitch: 12 μm
• Effektive Bildrate: ≤25 Hz
• Typischer Stromverbrauch: Normalmodus 45 mW (typisch); Verschluss aktiv 750 mW (typisch)
• Gehäuseabmessungen (B×L×H): 17,9 mm × 16,8 mm × 9,9 mm (laut Zeichnung)

Anwendungen / Branchenlösungen

• Brandüberwachung und -erkennung
• Sicherheitsüberwachung
• Industrielle thermische Inspektion und Prozessüberwachung

Spezifikationen / Technische Daten

• Modell: LCM160
• Detektortyp: Ungekühlter Infrarot-Fokalplan-Detektor aus Vanadiumoxid
• IR-Wellenlänge: 8–14 μm
• Auflösung: 160×120
• Pixelpitch: 12 μm
• NETD (Noise Equivalent Temperature Difference): <50 mK @25°C, F#1.0, 25 Hz
• Thermische Zeitkonstante: <10 ms
• Effektive Bildrate: ≤25 Hz
• Non-Uniformity-Korrektur: On-Chip 4-Bit Nicht-Uniformitätskorrektur und Verschlusskorrektur unterstützt
• Bildausgabeformate: Standard-Parallelausgang, Zeilenweise Ausgabe, Black-hot, Raw 14-bit
• Fokusmodus: Festfokus, athermalisiert
• Temperaturmessung — Bereich: -20°C bis 150°C (hohe Genauigkeit), 0°C bis 550°C (weiter Bereich)
• Temperaturmessung — Genauigkeit: ±2°C oder ±2% (typisch)
• Versorgungsspannung: 5 V (analog), 1,8 V (digital)
• Bilddaten-Schnittstelle: 8-Bit Standard-Parallelschnittstelle
• Steuerinterface: I2C
• Typischer Stromverbrauch: Normalmodus 45 mW (typisch); Verschluss aktiv 750 mW (typisch)
• Physikalische Merkmale (Modul, Objektiv und Flansch nicht enthalten) — Gehäuseabmessungen (B×L×H): 17,9 mm × 16,8 mm × 9,9 mm (laut Zeichnung)
• Gewicht: –
• Betriebstemperatur: -20°C bis 60°C
• Lagertemperatur: -45°C bis 85°C
• Stoß: 25 g, 11 ms, Halbwelle, 3 Achsen
