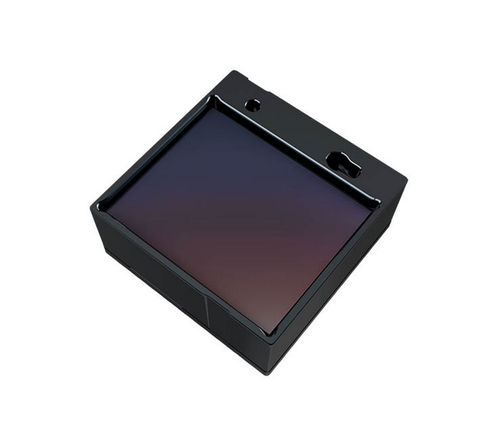

Passiver Infrarotsensor OHLE3123

ungekühltes

Beschreibung
Der OHLE3123 ist ein ungekühlter LWIR-Mikrobolometer-Sensor im Super-Wafer-Level-Package (SWLP) (384×288, 12µm). Das SWLP-Fensterdesign und die SMT-Kompatibilität erleichtern die Integration und ermöglichen eine schnelle Serienfertigung sowie ultrakompakte, leichte Thermografie-Module für OEM- und Embedded-Anwendungen.

Hauptmerkmale

• Auflösung: 384×288
• Pixelpitch: 12µm
• Spektralbereich: 8–14µm
• Bildrate: ≤60 Hz
• Leistungsaufnahme (25 Hz, 300 K): <65 mW
• Abmessungen: 10,4 mm × 10,4 mm × 4,3 mm
• Gehäusegewicht: <0,6 g
• Funktionsrate: ≥99,5 %

Technische Daten

• Sensortechnologie: Vanadiumoxid (VOx) Mikrobolometer
• Auflösung: 384×288
• Spektralbereich: 8–14µm
• Pixelpitch: 12µm
• NETD (f/1.0, 25 Hz, 300 K): <40 mK
• Bildrate: ≤60 Hz
• Thermische Zeitkonstante: <15 ms
• Digitale Ausgabe: 14 bit
• Auslesemodus: Rolling Shutter
• Spiegelung: X und Y
• Non-Uniformity Correction: Integrierte Korrektur
• Leistungsaufnahme (25 Hz, 300 K): <65 mW
• Abmessungen: 10,4 × 10,4 × 4,3 mm
• Gehäuse: 36-Pin SWLP
• Gehäusegewicht: <0,6 g
• Temperaturmessbereich: -40 °C bis 600 °C
• Ausgangspolarität: Black hot
• Funktionsrate: ≥99,5 %
• Eingangsinterfaces: I2C (MODE0); 2-Bit Parallel (MODE1)
• Betriebstemperaturbereich: -40 °C bis +85 °C

Anwendungsbeispiele

• Außen-Nachtsicht und Suche/Rettung
• Sicherheits- und Perimeterüberwachung
• Industrielle Temperaturmessung / Thermografie
• Embedded-Thermografie-Module und kompakte OEM-Integrationen

Integration und Schnittstellen
Für SMT-Bestückung und Serienfertigung ausgelegt. Standardisierte digitale Ausgänge und Steuerinterfaces erleichtern die Integration in Wärmebildkameras, Inspektionssysteme und Sicherheitsanlagen.

• Montage: SWLP-Gehäuse, SMT-kompatibel
• Interface-Modi: I2C (MODE0) oder 2-Bit Parallel (MODE1)
• Empfohlene Anwendungen: Embedded-Module, tragbare Geräte, Sicherheitskameras
