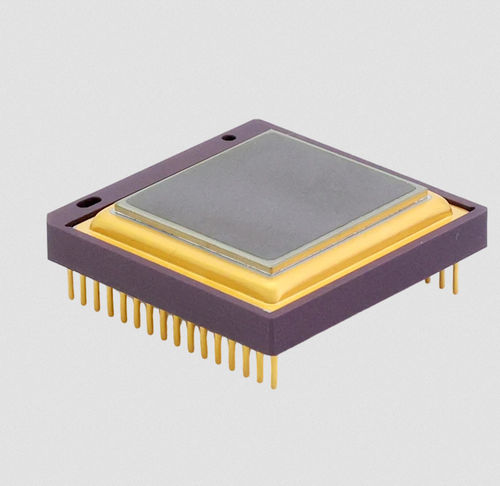

Passiver Infrarotsensor RTD6122C

ungekühltes

Produktübersicht
Der RTD6122C ist ein LWIR-Sensor im Keramikgehäuse auf Basis eines VOx-Mikrobolometers. Er verfügt über ein 640×512-Array mit 12 μm Pixelpitch, einen Spektralbereich von 8–14 μm, geringen Stromverbrauch und hohe Verfügbarkeit, geeignet für Thermografie und thermische Außenbildgebung.

Hauptmerkmale

• Array-Format: 640×512
• Pixelpitch: 12 μm
• Bildrate: ≤60 Hz
• Leistungsaufnahme: <170 mW (@50Hz, 25°C)
• Gewicht: ≤6 g
• Abmessungen: 22×22×4,58 mm³ (ohne Pins)

Technische Daten

• Modul: RTD6122C
• Sensortechnologie: VOx-Mikrobolometer
• Spektralbereich: 8–14 μm
• Array-Format: 640×512
• Pixelpitch: 12 μm
• Operability: ≥99.5%
• NETD: <40 mK (@f/1.0, 50Hz, 300K)
• Thermische Zeitkonstante: <12 ms
• Bildrate: ≤60 Hz
• Leistungsaufnahme: <170 mW (@50Hz, 25°C)
• Ausgabeformat: 14 Bit
• Weitbereichsmodus: unterstützt Messungen −40 ~ 600°C (@f/1.0)
• Lesemodus: Rolling Shutter
• Spiegelung: X- und Y-Spiegelung
• Nicht-Uniformitätskorrektur: unterstützt
• Betriebstemperaturbereich: −40°C bis +85°C
• Gehäusetyp: 32-poliges Keramikgehäuse
• Größe: 22×22×4,58 mm³ (ohne Pins)
• Gewicht: ≤6 g

Anwendungen

• Sicherheits- und Perimeterüberwachung
• Brandüberwachung und Alarmierung
• Außen-Nachtsicht und Überwachung
• Industrielle Thermografie und Zustandsüberwachung
