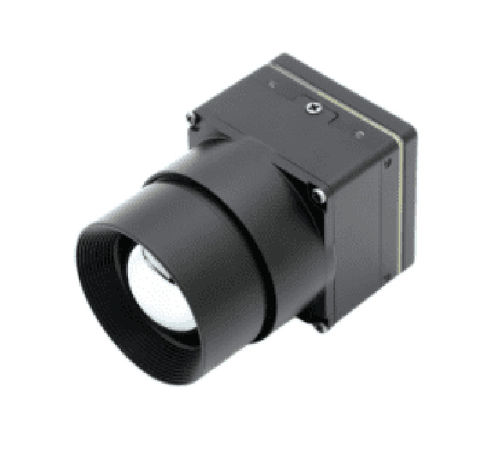

Digitales Kameramodul SE5 1280

Industrieauf Eingebundenen Gerätenfür Nachtsichtanwendungen

Übersicht
Das SE5 1280 ist ein ungekühltes LWIR-Wärmebildkameramodul mit hoher Auflösung (1280×1024), basierend auf dem intern entwickelten Infrarot-ISP-ASIC LY300. Es kombiniert einen VOx-Detektor, kompakte Bauform und geringen Stromverbrauch, um eine stabile Versorgung und lange Standby-Zeiten in Embedded- und Handgeräten zu ermöglichen.

Merkmale

• Auflösung: 1280×1024
• Pixelpitch: 12 μm
• Detektor-Bildrate: Bildaufnahme bei 50 Hz (Temperaturmessung bei 30 Hz)
• Typischer Stromverbrauch: <1.3 W
• Gewicht (ohne Objektiv): <26 g
• Abmessungen (ohne Objektiv): ≤29×29 mm
• Mehrere Bildmodi, einschließlich Kantendarstellungsmodus
• Non-Uniformity-Korrektur: Shutter-Korrektur / shutterless Algorithmus

Anwendungen

• Sicherheitsüberwachung
• Handgeführte Wärmegeräte
• Nachtsehgeräte
• Industrielle Thermographie und andere Szenarien, die hochpräzise Wärmebildgebung erfordern

Technische Daten

• Detektortyp: Ungekühlter VOx-Infrarotdetektor
• Auflösung: 1280×1024
• Bildfrequenz: Bildaufnahme bei 50 Hz (Temperaturmessung bei 30 Hz)
• Pixelpitch: 12 μm
• Spektralbereich: 8–14 μm
• NETD: ≤40 mK @ 25℃, F#1.0, 25 Hz
• Thermische Zeitkonstante: <12 ms
• Bildeinstellung: Helligkeit / Kontrast 0–100 optional; Polarität / Palette: White-hot / Black-hot und verschiedene Paletten unterstützt; Spiegelung: Vertikal / Horizontal / Diagonal
• Digitale Videoausgänge: DVP / BT1120 / MIPI / USB3.0
• Kommunikationsschnittstelle: UART / I2C
• Eingangsspannung: 5 V
• Typische Leistung: <1.3 W
• Gewicht (ohne Objektiv): <26 g
• Abmessungen (ohne Objektiv): ≤29×29 mm
• Temperaturmessbereich: Hohe Genauigkeit: -20℃ bis 150℃; Großer Bereich: 50℃ bis 600℃
• Betriebstemperatur: -40℃ bis +80℃
• Lagerungstemperatur: -50℃ bis +85℃
• Feuchtigkeit: 5%–95%, nicht kondensierend
• Vibration: 6.06 g, Rauschvibration, alle Achsen
• Stoß: 80 g @ 4 ms, hinterer Spitzen-Sägezahn, 3 Achsen und 6 Richtungen
