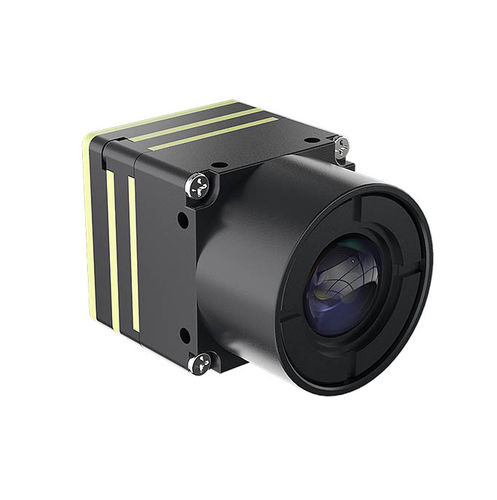

Digitales Kameramodul WN2T series

IndustrieWärmebildThermo

Übersicht
Die WN2T-Serie von Temperaturmessmodulen kombiniert einen intern entwickelten 12 μm WLP-Detektor mit einem Infrarot-ISP der zweiten Generation und bietet kompakte, energieeffiziente Thermografie und präzise Temperaturmessung. Für SWaP-beschränkte Industrieanwendungen entwickelt, verbinden die Module hochfrequente Detektoren mit speziellen Infrarot-Bildverarbeitungsalgorithmen für detailreiche, klare Bilder und flexible digitale Integration.

Hauptmerkmale

• Auflösungsoptionen: 256×192, 384×288, 640×512
• Pixelpitch: 12 μm
• Effektive Bildraten: 25 Hz (256), 30 Hz (384/640)
• Niedriger typischer Stromverbrauch je nach Variante
• Kompakte Abmessungen und sehr geringes Gewicht (ohne Objektiv)
• Mehrere digitale Video- und Kommunikationsschnittstellen (DVP / USB2.0 / MIPI / UART / I2C)

Spezifikationen
Hauptparameter

• Detektortyp: Vanadiumoxid (VOx) ungekühlter Infrarot-Fokalebenen-Detektor
• Auflösung: 256×192 / 384×288 / 640×512
• Effektive Bildrate: 25 Hz / 30 Hz / 30 Hz
• Pixelpitch: 12 μm
• Spektralband: 8–14 μm
• NETD: ≤40 mK @ 25°C, F#1.0, 25 Hz
• Thermische Zeitkonstante: <12 ms

Bildanpassung

• Nichtgleichmäßigkeitskorrektur: Shutter-Korrektur oder shutter-less Algorithmus
• Helligkeit / Kontrast: einstellbar (0–100) optional
• Polarität / Palette: White-hot, Black-hot und mehrere Paletten unterstützt
• Digitalzoom: kontinuierlich 1.0–8.0× (Schritt 0.1)
• Bildspiegelung: vertikal / horizontal / diagonal

Elektrische Parameter

• Digitale Video-Schnittstellen: DVP / USB2.0 / MIPI
• Kommunikationsschnittstellen: UART / I2C / USB2.0
• Stromversorgungseingang: 5 V
• Typischer Stromverbrauch (USB @25°C): <0.35 W / <0.42 W / <0.7 W (je nach Modell)

Physikalische Eigenschaften

• Gewicht (ohne Objektiv): <7 g / <7 g / <8,6 g (je nach Modell)
• Abmessungen (ohne Objektiv): 21 × 21 × 10,3 mm

Temperaturmessung

• Messbereich: -20°C bis 150°C (hochpräziser Modus), 100°C bis 650°C (Großbereichsmodus)
• Messgenauigkeit (typ.): ±2°C oder ±2%

Umweltanpassung

• Betriebstemperatur: Imaging -40°C bis +80°C; Temperaturmessung -10°C bis +70°C
• Lagertemperatur: -50°C bis +85°C
• Feuchtigkeit: 5%–95%, nicht kondensierend
• Vibration: 6,06 g, zufällige Vibration, alle Achsen
• Stoss: 80 g, 4 ms Sägezahn, drei Achsen und sechs Richtungen
