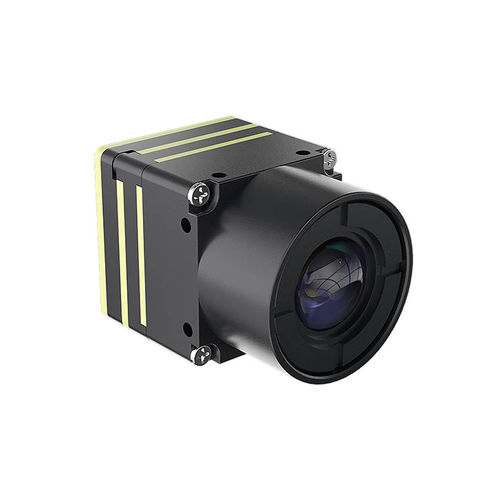

Analoges Kameramodul WN2 series

digitalzur Brandbekämpfungfür Fahrzeuge

Überblick
Die WN2-Serie ist ein ungekühltes LWIR-Wärmebildmodul in den Auflösungen 256×192, 384×288 und 640×512. Es integriert einen 12 μm WLP VOx-Detektor mit hoher Bildrate und den LY300 ISP der zweiten Generation, um klare, flüssige Bilder in einem kompakten, leichten und energieeffizienten Design zu liefern, optimiert für SWaP‑beschränkte industrielle Anwendungen.

Hauptmerkmale

• Auflösungen: 256×192, 384×288, 640×512
• Pixelpitch: 12 μm
• Bildraten: 25/50 Hz (256), 30/60 Hz (384), 30/60 Hz (640)
• Spektralband: 8–14 μm
• NETD: ≤40 mK @25°C, F#1.0, 25 Hz
• Shutter‑less Algorithmus und Shutter‑Korrektur; Bildverarbeitung NMX3.0 & IMX3.0
• Mehrere Paletten: White-hot, Black-hot u.a.
• Digitalzoom: kontinuierlich 1.0–8.0× (Schritt 0.1)
• Spiegelung: vertikal / horizontal / diagonal

Schnittstellen & Elektrik

• Analogvideo: PAL / NTSC
• Digitalvideo: DVP / BT656 / USB2.0 / MIPI
• Kommunikation: UART / I2C / USB2.0
• Spannungsversorgung: 5 V Eingang
• Typischer USB-Leistungsbedarf: <0.35 W (256), <0.42 W (384), <0.7 W (640)

Mechanik & Umwelt

• Gewicht (ohne Objektiv): <9 g
• Abmessungen (ohne Objektiv): 21 × 21 × 10.3 mm
• Betriebstemperatur: -40 °C bis +80 °C
• Lagerungstemperatur: -50 °C bis +85 °C
• Feuchte: 5%–95%, nicht kondensierend
• Vibration: 6.06 g, Zufallsvibration, alle Achsen
• Stoß: 80 g, 4 ms, Sägezahn-Spitzenwert, 3 Achsen & 6 Richtungen

Anwendungen

• Fahrzeugmontierte Wärmebildkamerasysteme
• Sicherheit und Überwachung
• Nachtbeobachtung und Außeneinsatz
• Brandüberwachung und Alarmierung
• Industrielle Thermografie und kompakte Machine‑Vision

Spezifikationen (Zusammenfassung)
Detektortyp: Ungekühlter VOx-Infrarotdetektor
Auflösungen: 256×192 | 384×288 | 640×512
Bildrate: 25/50 Hz | 30/60 Hz | 30/60 Hz
Pixelpitch: 12 μm
Spektralband: 8–14 μm
NETD: ≤40 mK @25°C, F#1.0, 25 Hz
Non‑Uniformity‑Korrektur: Shutter‑Korrektur / Shutter‑less Algorithmus
Digitalzoom: 1.0–8.0× kontinuierlich (Schritt 0.1)
Videoausgänge: Analog (PAL/NTSC); Digital (DVP/BT656/USB2.0/MIPI)
Schnittstellen: UART, I2C, USB2.0
Stromversorgung: 5 V Eingang; typischer Verbrauch USB: <0.35 W / <0.42 W / <0.7 W
Größe & Gewicht: 21×21×10.3 mm; <9 g (ohne Objektiv)
Betriebstemperatur: -40 °C bis +80 °C; Lagerung: -50 °C bis +85 °C
Umgebung: Feuchte 5%–95% nicht kondensierend; Vibrations‑ und Stoßwerte wie oben angegeben


Technische Daten

• Detektor: Ungekühlt VOx, 12 μm Pixelpitch
• Bildverarbeitung: NMX3.0 & IMX3.0, Shutter‑less Korrektur
• Videoausgänge und Schnittstellen wie oben aufgeführt
• Strom: 5 V Eingang; typischer Verbrauch abhängig von der Auflösung
• Kompaktes SWaP‑Design: 21×21×10.3 mm, <9 g (ohne Objektiv)
