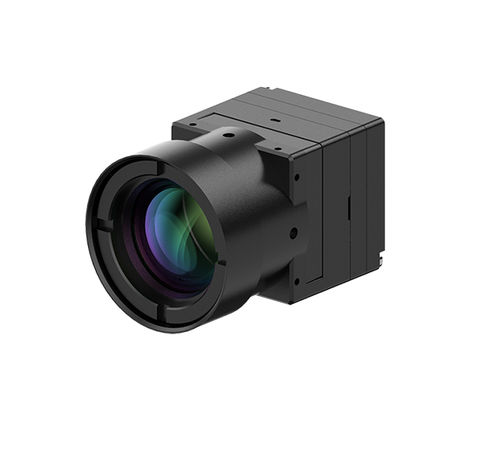

Analoges Kameramodul Turing A640H

digitalfür die Automobilindustriefür Fahrzeuge

Übersicht
Das ungekühlte Infrarot-Thermalkameramodul Turing A640H bietet mehrere serielle Objektive und verschiedene Erweiterungskomponenten für den Anwender und liefert zuverlässige Lösungen für Anwendungen mit hohen Zuverlässigkeitsanforderungen. Es wird häufig in der Außenbeobachtung, in integrierten Pods und in Fahrerassistenzsystemen eingesetzt.

Merkmale

• Auflösung: 640 × 512
• Pixel Pitch: 12 μm
• Effektive Bildrate: 50 Hz (60 Hz optional)
• Typischer Stromverbrauch: ≤ 0,7 W
• Gehäuseabmessungen (B×L×H): 26 mm × 26 mm × 19,8 mm

Spezifikationen
Detektortyp: Ungekühlter VOx-Infrarotdetektor
Auflösung: 640 × 512
Pixel Pitch: 12 μm
Bildrate: 50 Hz (60 Hz optional)
Spektralbereich: 8 – 14 μm
NETD: ≤ 40 mK @ 25°C, F#1.0

Bildeinstellung
Polarität: Black-hot / White-hot
Palette: Unterstützt
Fadenkreuz: Anzeigen / Löschen / Verschieben
Kantenhervorhebung: Unterstützt
Digitaler Zoom: 1.0 – 8.0× kontinuierlich (Schrittweite: 0,1)

Bildverarbeitung
Shutterless; szenarienbasierte Korrektur der Nichtgleichmäßigkeit; digitales Filter zur Rauschreduzierung; digitale Detailverbesserung
Bildspiegelung: Horizontal / Vertikal / Diagonal

Stromversorgung
Versorgungsbereich (typisch): 3,9 – 5 V DC; 5 – 18 V DC (über Erweiterungskomponenten)
Leistungsaufnahme (typisch, 25°C, ohne Erweiterungsplatine): ≤ 0,7 W

Schnittstellen
Digitalvideo: BT.656 / DVP
Analogvideo: 1-Kanal PAL-System
Erweiterungskomponenten: MIPI / USB / Analogvideo / BT.656 / DVP
Serielle Schnittstelle: RS232 / UART (3.3 V) / USB 2.0

Physikalische Merkmale
Abmessungen (ohne Objektiv): 26 × 26 × 19,8 mm
Gewicht (ohne Objektiv): 21 g ± 1 g
Optionale Objektive: 6,9 mm / 9,1 mm / 13 mm / 19 mm / 35 mm / 55 mm / 75 mm / 100 mm; kontinuierliches Zoomobjektiv 25 – 75 mm

Umweltanpassung
Betriebstemperatur: -40°C bis +80°C
Lagertemperatur: -45°C bis +85°C
Feuchtigkeit: 5 – 95 %, nicht kondensierend
Vibration: 6,06 g, Zufallsvibration, alle Achsen
Stoß: 1000 g @ 0,3 ms, optische Achse

Eigenschaften / Technische Daten

• Detektortyp: Ungekühlter VOx-Infrarotdetektor
• Auflösung: 640 × 512
• Pixel Pitch: 12 μm
• Bildrate: 50 Hz (60 Hz optional)
• Spektralbereich: 8 – 14 μm
• NETD: ≤ 40 mK @ 25°C, F#1.0
• Polarität: Black-hot / White-hot
• Digitaler Zoom: 1.0 – 8.0× (kontinuierlich, Schritt 0,1)
• Bildverarbeitung: Shutterless; Korrektur der Nichtgleichmäßigkeit; digitales Filter zur Rauschreduzierung; Detailverbesserung
• Video-Schnittstellen: BT.656 / DVP / 1-Kanal PAL
• Erweiterungskomponenten: MIPI, USB, Analogvideo, BT.656, DVP
• Serial: RS232 / UART (3.3 V) / USB 2.0
• Versorgungsbereich: 3,9 – 5 V DC (typisch); bis 5 – 18 V DC via Erweiterung
• Typischer Stromverbrauch: ≤ 0,7 W
• Abmessungen (ohne Objektiv): 26 × 26 × 19,8 mm
• Gewicht (ohne Objektiv): 21 g ± 1 g
• Optionale Objektive: 6,9, 9,1, 13, 19, 35, 55, 75, 100 mm; kontinuierliches Zoom 25–75 mm
• Betriebstemperatur: -40°C bis +80°C
• Lagertemperatur: -45°C bis +85°C
• Feuchtigkeit: 5–95 % nicht kondensierend
• Vibration: 6,06 g (random, alle Achsen)
• Stoßfestigkeit: 1000 g @ 0,3 ms (optische Achse)
