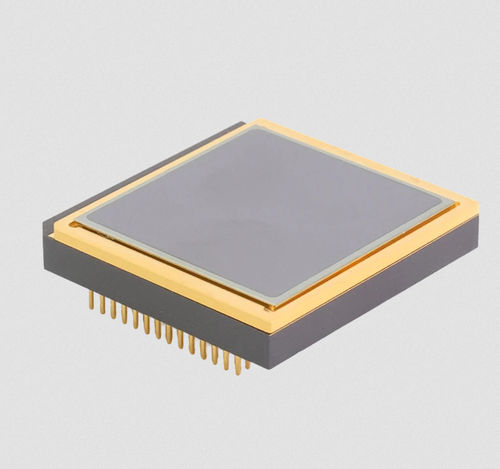

Digitales Kameramodul RTDS123C

für BranderkennungIndustriefür Nachtsichtanwendungen

Übersicht
Der RTDS123C ist ein LWIR-Sensor im Keramikgehäuse, basierend auf einem VOx-Mikrobolometer mit einer Matrix von 1280×1024 und einem Pixelpitch von 12 μm. Er deckt den Spektralbereich 8-14 μm ab und liefert empfindliche Wärmebildgebung in einem kompakten 56‑poligen Keramikgehäuse, geeignet für industrielle Temperaturmessung, Außen-Nachtsicht und weitere Bildanwendungen.

Merkmale

• Pixelpitch: 12 μm
• Matrixformat: 1280×1024
• Bildfrequenz: 25/30/50 Hz
• Ausgabeformat: 14 Bit (25/30Hz), 13 Bit (50Hz)
• Leistungsaufnahme: <300 mW (30Hz, 25°C)
• Kompakte Abmessungen: 27×27×4.6 mm³
• Gewicht: ≤10 g
• Gehäuse: Keramik, 56‑Pol

Anwendungen

• Industrielle Temperaturmessung und Thermographie
• Außen-Nachtsicht und Sicherheitsüberwachung
• Brandüberwachung und Alarmsysteme
• Freizeitliche Außenbildgebung
• Weitere industrielle Bildgebungsanwendungen

Technische Daten

• Modell: RTDS123C
• Sensortechnologie: VOx-Mikrobolometer
• Spektralbereich: 8-14 μm
• Pixelpitch: 12 μm
• Matrixformat: 1280×1024
• Ausgabeformat: 14 Bit (25/30Hz), 13 Bit (50Hz)
• Lesemodus: Rolling Shutter
• Spiegelung: X-mirroring, Y-mirroring
• Verfügbarkeit: ≥99.5%
• Non-uniformity Correction: On‑chip 6‑bit Korrektur
• Bildfrequenz: 25/30/50 Hz
• Betriebstemperaturbereich: -40 ~ +85 °C
• Thermische Zeitkonstante: <15 ms
• NETD: <40 mK (f/1.0, 30Hz, 300K)
• Leistungsaufnahme: <300 mW (30Hz, 25°C)
• Gehäusetyp: Keramik 56‑Pol
• Größe: 27×27×4.6 mm³
• Gewicht: ≤10 g
