Schallemissionssensor zur Leckdetektion W500/3

Überwachungzur Untersuchung von Kompositmaterialien und Betonzur Untersuchung von Metallstrukturen

Beschreibung

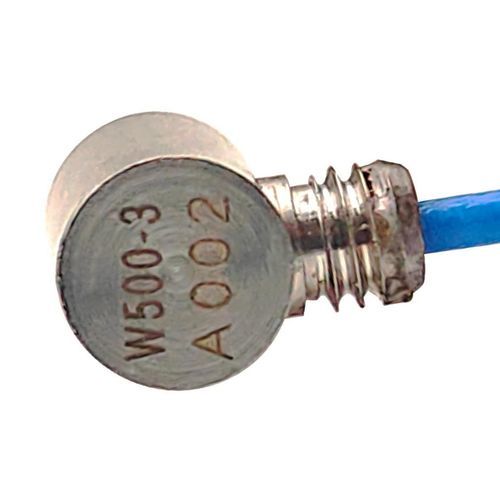

Der W500/3 ist ein miniaturisierter Emissionssensor (Acoustic Emission) für den Einsatz bei mittleren und hohen Temperaturen. Er besitzt eine Resonanzfrequenz von 260 kHz und einen breitbandigen Frequenzbereich von 40 kHz bis 600 kHz, wodurch er sich zur Erkennung und Überwachung von Risswachstum und strukturellen Schäden an Druckbehältern, Lagertanks, Rohrleitungen, Verbundwerkstoffen und Metallkonstruktionen eignet. Das Gehäuse besteht aus Edelstahl, die Front ist keramisch; der Sensor verfügt über ein integriertes BNC-Kabel mit seitlichem Anschluss.

Anwendungen

• AE-Überwachung von Druckbehältern und Lagertanks
• Integritätsüberwachung von Rohrleitungen; Erkennung von Rissen/Lecks
• Inspektion von Verbundwerkstoffen und Metallstrukturen
• Ortsspezifische Zustandsüberwachung in industriellen Umgebungen

Eigenschaften

• Resonanzfrequenz: 260 kHz
• Breitbandiger Frequenzbereich: 40 kHz – 600 kHz
• Betriebstemperatur bis zu 177 °C
• Kompakte Abmessungen (Φ7.8 x 14 mm) und geringes Gewicht
• Spitzenempfindlichkeit >55 dB
• Schutzart IP65

Technische Daten

• Resonanzfrequenz (Ref V/(m/s)): 260 kHz
• Frequenzbereich: 40 kHz - 600 kHz
• Spitzenempfindlichkeit (Ref V/(m/s)): >55 dB
• Betriebstemperatur: −60 bis 177 °C
• Maße (DxH): Φ7.8 x 14 mm
• Gewicht: 24 g
• Gehäusematerial: SUS-304 (Edelstahl)
• Frontmaterial: Keramik
• Schutzklasse: IP65
• Anschluss: BNC am Integralkabel
• Anschlussposition: seitlich
• Kabellänge: 2 m
• Zubehör: Signalkabel Modell RG178-PFA; Halterung: Sattel-Typ; Vorverstärker: PAS3 / PAV
