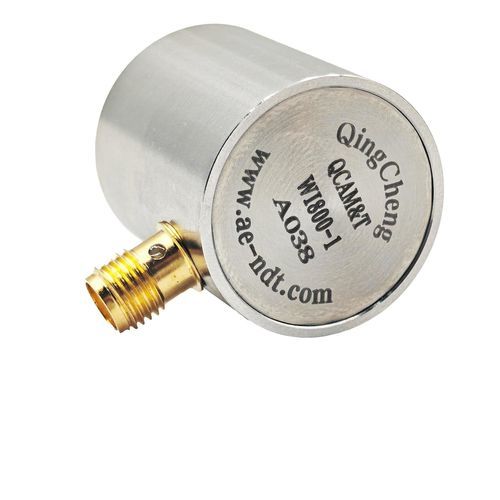

Mess-Schallemissionssensor WI800/1

zur SpektralanalyseÜberwachungpiezoelektrisch

Produktbeschreibung
Der WI800/1 ist ein Breitband-Akustik-Emissionssensor (AE) mit integriertem Vorverstärker, entwickelt für AE-Überwachung, Spektralanalyse und Forschung. Er deckt den Frequenzbereich 50 kHz–800 kHz ab, mit einer Resonanzfrequenz bei 600 kHz, und liefert umfassende Signale für die Analyse.

Eigenschaften

• Integrierter Vorverstärker (26 dB, 5 V)
• SMA-Anschluss seitlich angebracht
• Kontaktfläche aus Keramik zur elektromagnetischen Isolation zwischen Gehäuse und Messobjekt
• Gehäuse aus SUS-304 mit kompletter Schirmung zur Reduzierung von Störungen
• Eindeutige Seriennummer pro Gerät zur Rückverfolgbarkeit der Produktionstests
• Empfindlichkeits- und Antwortkurvenprüfung vor Auslieferung gemäß GBT 19801-2005

Technische Daten

• Modell: WI800/1
• Frequenzbereich: 50 kHz–800 kHz
• Resonanzfrequenz: 600 kHz
• Empfindlichkeitspeak (Ref V/(m/s)): >65 dB
• Integrierter Vorverstärker: 26 dB, 5 V
• Betriebstemperatur: -20 °C bis 50 °C
• Abmessungen (ØxH): 22 × 25,5 mm
• Gewicht: 33,63 g
• Gehäusematerial: SUS-304 (geschirmt)
• Flächenmaterial: Keramik (elektromagnetische Isolation)
• Schutzart: IP62
• Anschluss: SMA (seitlich)

Zubehör

• Signal­kabel: RG178, RG316
• Befestigung: Sattel-Typ

Weitere Informationen
Sensor-Datenblatt: /sds/WI800-1.pdf
Qualitätskontrolle: eindeutige Seriennummer pro Einheit; Empfindlichkeits- und Antwortkurvenprüfung gemäß GBT 19801-2005
