Schallemissionssensor für die Prozessüberwachung GH150

Rissdetektionzur prädiktiven Wartungzur Untersuchung von Metallstrukturen

Beschreibung

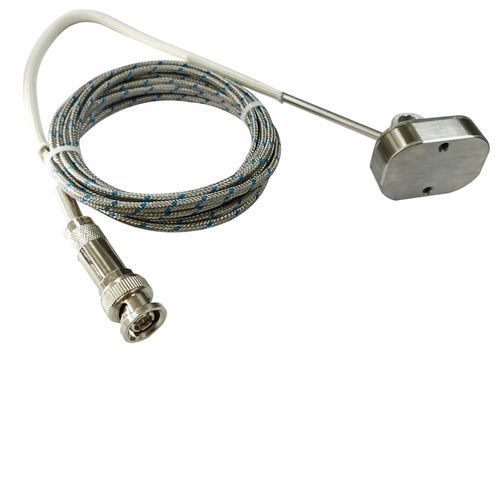

Der GH150 (Magnetic) ist ein Schallemissionssensor (AE) für extrem hohe Temperaturen, entwickelt für die Strukturauswachung und zerstörungsfreie Prüfung auf heißen Metalloberflächen bis 600 °C. Er bietet eine Resonanzfrequenz von 260 kHz, Invar‑Edelstahl‑Kontaktflächen, Schutzart IP68, ein 20 cm hitzebeständiges Metallrohr zum Schutz des Kabelanschlusses und ein 3 m integriertes BNC‑Kabel. Mehrere Befestigungsoptionen sind verfügbar: selbstmagnetische Basis, Kabelbinder, kundenspezifische Klammer und freie Montage‑Stange.

Eigenschaften

• Resonanzfrequenz 260 kHz
• Option selbstmagnetische Basis für temporäre Montage
• 20 cm hitzebeständiges Metallrohr zum Schutz des Kabelanschlusses
• 3 m integriertes BNC‑Kabel (seitlicher Ausgang)
• Rechteckiges Gehäuse mit mehreren Montageschnittstellen
• Schutzart IP68 und Kontaktflächen aus Invar‑Edelstahl

Wann GH150 (Magnetic) verwenden
Verwenden Sie den GH150 (Magnetic), wenn AE‑Überwachung oder NDT an sehr heißen Metalloberflächen erforderlich sind, bei denen Standard‑AE‑Sensoren nicht funktionieren. Typische Einsatzfälle:

• Überwachung bei extrem hohen Temperaturen bis zu 600 °C
• Strukturelle Überwachung von Kesseln und Öfen
• Prüfung von Druckbehältern und Prozessanlagen bei erhöhten Temperaturen
• Überwachung von heißen Ventilen, Flanschen und Metallkomponenten
• Vorübergehende AE‑Inspektionen an hochtemperierten Strukturen
• Anwendungen, die einen 260 kHz AE‑Sensor mit Betrieb bis 600 °C benötigen

Installationshinweise
Eine korrekte Installation ist entscheidend für zuverlässige AE‑Signalerfassung bei extrem hohen Temperaturen. Empfohlene Maßnahmen:

• Vor der Montage die tatsächliche Oberflächentemperatur prüfen
• Montagefläche reinigen und vorbereiten, um stabile akustische Kopplung sicherzustellen
• Je nach Temperatur, Vibration und Oberflächenzustand magnetische Montage, Kabelbinder, kundenspezifische Klammer oder freie Stange wählen
• Für langfristige Hochtemperaturüberwachung mechanisch stabile Klammern verwenden
• Kabel von direkter Hitze, scharfen Kanten und beweglichen Teilen fernführen
• Direkte Zugbelastung oder enge Biegungen am Kabel nahe dem Sensor vermeiden
• Vor formalen Tests oder Langzeitüberwachung die Kanalantwort prüfen

Anwendungen

• Hochtemperatur‑Leitungsüberwachung
• Prüfung von Druckbehältern und Prozessanlagen
• Strukturelle Überwachung von Kesseln und Öfen
• Überwachung von Hochtemperatur‑Ventilen und Flanschen
• Inspektion heißer Metallstrukturen
• Fehlerbehebung an Anlagenkomponenten bei erhöhten Temperaturen
• Temporäre Feldprüfungen an hochtemperierten Strukturen

Technische Daten

• Modell: GH150 (Magnetic)
• Resonanzfrequenz (Ref V/(m/s)): 260 kHz
• Frequenzbereich: 50 kHz – 600 kHz
• Sensitivitätspeak (Ref V/(m/s)): >60 dB
• Betriebstemperatur: -45 bis 600 °C
• Abmessungen (DxWxH): 30 × 40 × 10,5 mm
• Gewicht: 200 g
• Gehäusematerial: Invar‑Edelstahl / Kupfer
• Frontmaterial: Invar‑Edelstahl / Kupfer
• Schutzart: IP68
• Anschluss: BNC am integrierten Kabel (seitlicher Ausgang)
• Kabellänge: 3 m
• Länge des hitzebeständigen Metallrohrs: 20 cm
• Signal‑Kabelmodelle: SYV‑50‑3 / STYV‑50‑2
• Befestigungsoptionen: selbstmagnetisch / Kabelbinder / kundenspezifische Klammer / freie Stange
• Kompatibler Vorverstärker: PAS / PAV
