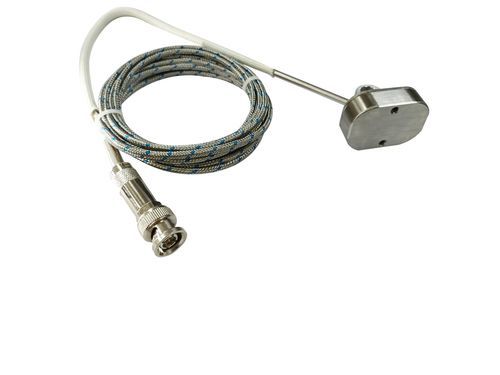

Überwachungs-Schallemissionssensor GH150/1

für die Prozessüberwachungfür Maschinenüberwachungzur Untersuchung von Metallstrukturen

Beschreibung
Der GH150/1 (Magnetic) ist ein Hochtemperatur-Akustische-Emission-(AE)-Sensor, entwickelt für Strukturüberwachung und zerstörungsfreie Prüfungen (NDT) in rauen Industrieumgebungen bis 350°C. Er bietet eine Resonanzfrequenz von 170 kHz, Edelstahl/Invar-Kontaktflächen, Schutzart IP68, ein integriertes BNC-Kabel und Montageoptionen magnetisch oder mit Klemme. Der Sensor besitzt ein 20 cm wärmebeständiges Metallrohr und ein 3 m Kabel mit unterer Magnethalterung, geeignet für temporäre Tests, Feldinspektionen und Überwachung heißer Metallstrukturen.

Eigenschaften

• Resonanzfrequenz: 170 kHz
• Frequenzbereich: 30 kHz – 400 kHz
• Betriebstemperatur: -45°C bis 350°C
• Schutzart: IP68
• Integrierter BNC-Stecker am Kabel (seitliche Position)
• Kontaktfläche aus Edelstahl / Invar und Gehäusematerialien Edelstahl / Invar / Kupfer
• Wärmebeständiges Metallrohr 20 cm und 3 m Kabel
• Magnetische Bodenbefestigung (selbstmagnetisch) mit Optionen für Klemme, Kabelbinder oder frei montierte Stange

Typische Anwendungsfälle

• Temporäre AE-Prüfung an heißen Metallstrukturen
• Feldtests, bei denen magnetische Befestigung oder Klemme bevorzugt werden
• AE-Überwachungsanwendungen, die Betrieb bis 350°C erfordern (Rohrleitungen, Druckbehälter, Anlagenkomponenten)
• Inspektion heißer Metallstrukturen und Zustandsüberwachung von Prozessanlagen
• Temporäre Feldtests und Fehlersuche

Installationshinweise
Eine korrekte Installation ist wichtig für reproduzierbare AE-Signalerkennung, insbesondere bei hohen Temperaturen. Empfohlene Vorgehensweisen:

• Montagefläche vor der Installation reinigen
• Die tatsächliche Oberflächentemperatur prüfen, ob sie im Arbeitsbereich des Sensors liegt
• Magnetische Befestigung nur verwenden, wenn die Haltekraft für Oberflächentemperatur und Vibrationsbedingungen ausreichend ist
• Für langfristige mechanische Stabilität eine kundenspezifische Klemme, Kabelbinder oder frei montierte Stange anstatt magnetischer Befestigung in Betracht ziehen
• Direkte Zugbelastung des Kabels, scharfe Biegungen oder mechanische Stöße in der Nähe des Sensors vermeiden
• Die Kanalantwort vor formalen Prüfungen oder Langzeitüberwachung verifizieren

Zubehör & Kompatibilität

• Signalkabel-Modelle: SYV-50-3 / STYV-50-2
• Halteoptionen: Selbstmagnetisch / Kabelbinder / kundenspezifische Klemme / frei montierte Stange
• Kompatible Vorverstärker: PAS, PAV

Hinweise
Dieser Sensor wird NICHT für Montagepositionen empfohlen, die dauerhaft über 350°C liegen. Für höher temperierte Oberflächen prüfen Sie Wellenleiter-Installation oder spezielle Hochtemperatur-Sensorlösungen. Für langzeitige magnetische Installationen bei sehr hohen Temperaturen vor dem Einsatz Oberflächentemperatur, Magnethaltekraft, Vibrationen, Kabelführung und Montageausrichtung prüfen.

Technische Daten

• Modell: GH150/1 (Magnetic)
• Resonanzfrequenz (Ref V/(m/s)): 170 kHz
• Frequenzbereich: 30 kHz - 400 kHz
• Sensitivitäts-Peak (Ref V/(m/s)): >55 dB
• Arbeitstemperatur: -45°C bis 350°C
• Größe (DxBxH): 30 × 40 × 10,5 mm
• Gewicht: 200 g
• Gehäusematerial: Edelstahl Invar / Kupfer
• Kontaktfläche: Edelstahl Invar / Kupfer
• Schutzart: IP68
• Anschluss: BNC am integrierten Kabel
• Anschlussposition: Seite
• Kabellänge: 3 m
• Länge wärmebeständiges Metallrohr: 20 cm
• Zubehör: Signalkabel SYV-50-3 / STYV-50-2; Halterung: Selbstmagnetisch / Kabelbinder / kundenspezifische Klemme / frei montierte Stange; Vorverstärker: PAS / PAV
