Schallemissionssensor zur Untersuchung von Metallstrukturen GH150/1

Überwachungfür KanalisationenRöhren

Übersicht

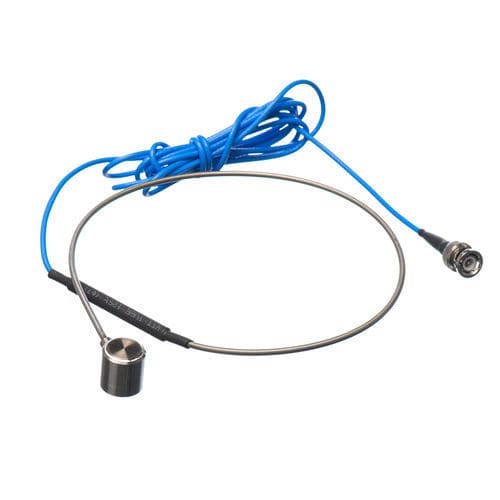

Der GH150/1 ist ein hochtemperaturbeständiger, schmalbandiger Schallemissionssensor (AE) zur Montage und Prüfung an metallischen Strukturen in heißen Umgebungen. Gehäuse und Auflagefläche bestehen aus Invar-Edelstahl; der Sensor verfügt über ein 0,5 m hitzebeständiges Metallrohr und ein 2 m integriertes Kabel mit seitlichem BNC-Stecker. Schutzart IP68, Einsatz bis 350 °C.

Eigenschaften

• Gehäuse und Kontaktfläche aus Invar-Edelstahl für thermische Stabilität
• Schmalband-Resonanzdesign: Resonanzfrequenz 150 kHz, Arbeitsbereich 60–400 kHz
• Sensitivitäts-Peak >73 dB (Ref V/(m/s)); Werksprüfungen der Empfindlichkeit und rückverfolgbare Antwortkurve
• Betriebstemperaturbereich −20 °C bis 350 °C; Schutzart IP68
• Hitzebeständiges Metallrohr 0,5 m; integriertes Kabel 2 m mit seitlichem BNC

Anwendungen
Geeignet für AE-Überwachung und Prüfungen an Kesseln, Druckbehältern, Öfen, Rohrleitungen, Tanks und anderen metallischen Strukturen in Hochtemperaturbereichen (Industrieöfen, Kraftwerke, petrochemische Anlagen).

Technische Daten
Modell: GH150/1
Resonanzfrequenz: 150 kHz
Frequenzbereich: 60 kHz–400 kHz
Sensitivitäts-Peak: >73 dB (Ref V/(m/s))
Betriebstemperatur: -20 °C bis 350 °C
Abmessungen (Ø×H): 19 × 19.5 mm
Gewicht: 105 g
Gehäusematerial: Invar-Edelstahl
Auflagefläche: Invar-Edelstahl
Schutzart: IP68
Anschluss: BNC am integrierten Kabel (seitliche Position)
Metallrohrlänge: 0,5 m
Kabellänge: 2 m
Kompatible Vorverstärker: PAS / PAV
Signalkabel-Modelle: SYV-50-3, STYV-50-2

Zubehör

• Signalkabel: SYV-50-3 / STYV-50-2
• Befestigungsoptionen: integrierter Magnet, Kabelbinder, Spezialklemme, freie Montage-Stange
• Empfohlene Vorverstärker: PAS / PAV
