Überwachungs-Schallemissionssensor GH150

für Kanalisationenfür die Prozessüberwachungzur Untersuchung von Metallstrukturen

Übersicht

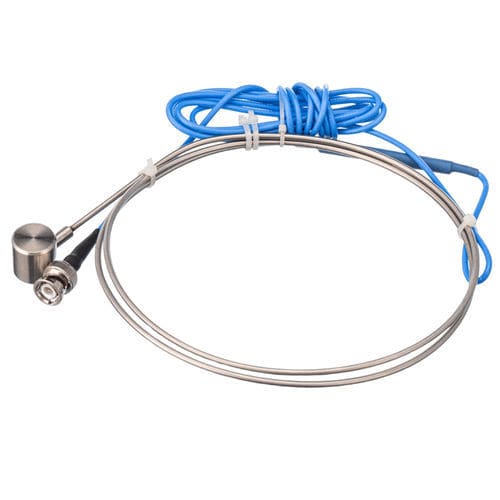

Der GH150 ist ein kompakter 150 kHz Schallemissionssensor (AE) für direkte Überwachung und ZfP an heißen metallischen Oberflächen bis 600°C. Er verfügt über eine Kontaktfläche und ein Gehäuse aus Invar-Edelstahl, eine 1–1,2 m hitzebeständige flexible Metalltülle zur Kabelisolation sowie ein 2 m integriertes Kabel mit BNC-Stecker.

Eigenschaften

• Resonanzfrequenz: 150 kHz
• Betriebsfrequenzbereich: 60 kHz – 400 kHz
• Erweiterte 1–1,2 m hitzebeständige Metalltülle
• 2 m integriertes Kabel mit BNC-Anschluss
• Kompakter zylindrischer Aufbau Ø19 × 19,5 mm
• Kompatibel mit H20-Haltevorrichtung; diese Version ohne magnetische Basis
• Schutzart: IP68

Wann GH150 verwenden

• Direkte AE-Überwachung an heißen metallischen Strukturen, wenn ein kompakter 150 kHz Sensor benötigt wird
• Inspektion und Überwachung von Hochtemperatur-Druckbehältern
• AE-Überwachung von Pipelines in heißen Industrieumgebungen
• Überwachung von Tanks und Prozessanlagen bei erhöhten Temperaturen
• Hochtemperatur-Strukturtests und Fehleranalyse
• Situationen, in denen eine verlängerte Metalltülle erforderlich ist, um die Kabelverbindung von direkter Hitze fernzuhalten
• Anwendungen mit Messung bis 600°C

Anwendungen

• Druckbehälter-AE-Prüfungen
• Hochtemperatur-Pipeline-Überwachung
• Überwachung von Lagertanks und Prozessanlagen
• Inspektion von Ausrüstung in Kernkraftwerken
• Prüfung heißer Metallkomponenten
• Strukturelle Zustandsüberwachung bei hohen Temperaturen
• Temporäre Feldtests und Fehlerbehebung an heißen Metallstrukturen

Installationshinweise

• Stellen Sie sicher, dass die tatsächliche Montageflächentemperatur innerhalb des Arbeitsbereichs des Sensors liegt
• Reinigen Sie die Montagefläche vor der Installation
• Verwenden Sie ein geeignetes Hochtemperatur-Kopplungsmittel entsprechend der Oberflächentemperatur
• Verwenden Sie die empfohlene H20-Haltevorrichtung, um einen stabilen Kontaktdruck zu gewährleisten
• Halten Sie die Kabelverbindung und den Kabelverlauf, wenn möglich, von direkter Hitze fern
• Vermeiden Sie scharfe Biegungen, Kabelspannung oder mechanische Stöße in der Nähe des Sensors
• Überprüfen Sie die Kanalantwort vor formellen Tests; regelmäßige Überprüfungen werden bei Langzeitüberwachung empfohlen

Kompatibles Zubehör

• Vorverstärker: PAS / PAV
• Haltvorrichtung: H20
• Signalkabel-Modelle: SYV-50-3 / STYV-50-2

FAQ (Auswahl)

• F1: Was ist die maximale Betriebstemperatur des GH150? A1: Der GH150 ist für den Betrieb von -20°C bis 600°C ausgelegt, vorausgesetzt die Installation (Kopplung, Montagekraft und Kabelführung) ist korrekt.
• F2: Was ist die Resonanzfrequenz des GH150? A2: Die Resonanzfrequenz beträgt 150 kHz; der Betriebsbereich liegt bei ca. 60 kHz–400 kHz.
• F3: Verfügt diese GH150-Ausführung über eine magnetische Basis? A3: Nein. Diese Version hat keine magnetische Basis; sie ist für die H20-Haltevorrichtung ausgelegt. Eine magnetische Befestigung ist separat erhältlich.
• F6: Hat der GH150 einen eingebauten Vorverstärker? A6: Nein. Der GH150 ist ein passiver AE-Sensor und benötigt einen externen kompatiblen Vorverstärker wie PAS oder PAV.

Technische Daten / Spezifikationen

• Resonanzfrequenz: 150 kHz
• Frequenzbereich: 60 kHz – 400 kHz
• Sensitivitäts-Peak: >40 dB
• Betriebstemperatur: -20°C bis 600°C
• Abmessungen (Ø×H): 19 × 19,5 mm
• Gewicht: 125 g
• Gehäusematerial: Invar-Edelstahl / Kupfer
• Flächenmaterial: Invar-Edelstahl / Kupfer
• Schutzart: IP68
• Anschluss: BNC am integrierten Kabel (Seite)
• Kabellänge: 2 m
• Hochtemperatur-Metalltüllenlänge: 1–1,2 m
• Zubehör: Signalkabel SYV-50-3 / STYV-50-2; Haltvorrichtung H20; kompatible Vorverstärker PAS / PAV
