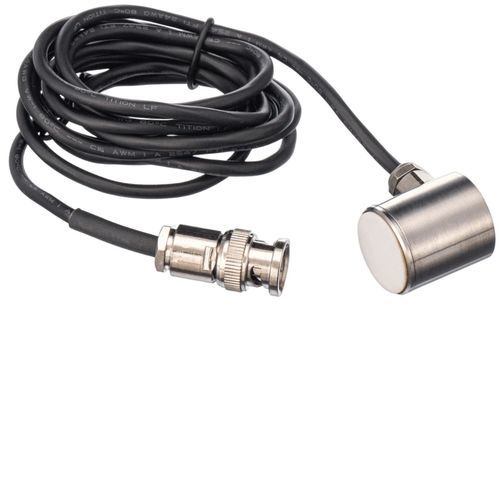

Teilentladungs-Lokalisierung-Schallemissionssensor GD40

für Maschinenüberwachungzur Untersuchung von MetallstrukturenMess

Beschreibung

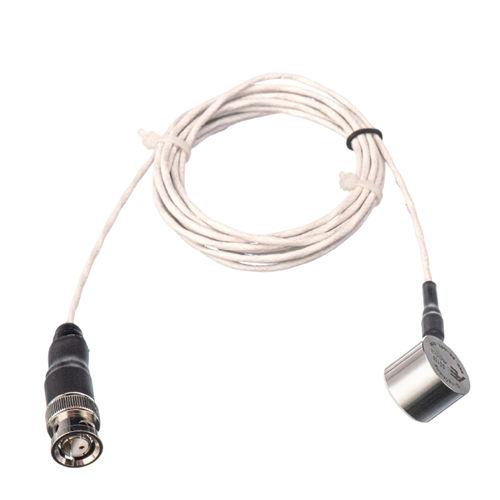

Der GD40 ist ein passiver piezoelektrischer Akustik-Emissionssensor, entwickelt für laute Industrieumgebungen. Er bietet eine schmalbandige Resonanz bei 35 kHz und verfügt über ein 1,7 m Integralkabel mit seitlich angeordnetem Zweikern-BNC-Stecker. Das Gehäuse aus Edelstahl SUS-304 und die keramische Messfläche gewährleisten zuverlässige Kopplung und Schutz nach IP68. Der Sensor unterdrückt Gleichtaktstörungen zur verbesserten Erkennung hochfrequenter Signale.

Eigenschaften

• Gehäuse aus Edelstahl (SUS-304)
• Messfläche aus Keramik
• Integralkabel 1,7 m mit Zweikern-BNC-Stecker (seitlicher Ausgang)
• Magnetische Halterung, Sattel-Typ

Anwendungen
Der GD40 eignet sich zur Erkennung von Teilentladungen in Hochspannungsanlagen, akustischer Emission bei Metallrissen und anderen hochfrequenten Ereignissen, besonders unter starkem Störpegel. Typische Einsatzzwecke: Inspektionen vor Ort, Zustandsüberwachung und Laborprüfungen.

Zubehör

• Halterung: Satteltyp
• Kompatibler Vorverstärker: PAS / PAV

Technische Daten

• Resonanzfrequenz (Ref V/(m/s)): 35 kHz
• Frequenzbereich: 15 kHz - 70 kHz
• Sensitivitätspegel (Ref V/(m/s)): >65 dB
• Betriebstemperatur: -20 bis 120 °C
• Abmessungen (DxH): 22×25 mm
• Gewicht: 106 g
• Gehäusematerial: SUS-304
• Flächenmaterial: Keramik
• Schutzart: IP68
• Anschluss: Zweikern-BNC am Integralkabel
• Anschlussposition: Seite
