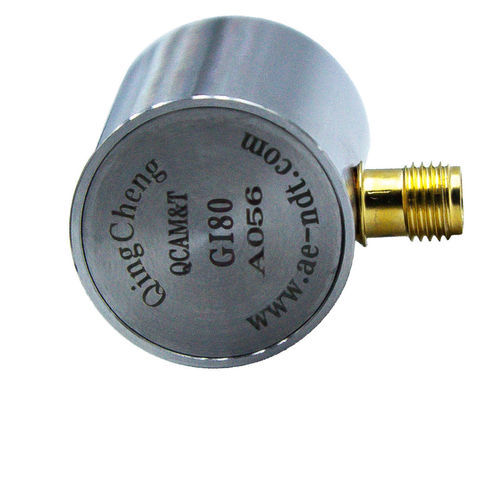

Schallemissionssensor zur Leckdetektion GI80

für Kanalisationenzur Untersuchung von Kompositmaterialien und Betonzur Rostfeststellung

Produktbeschreibung
Der GI80 ist ein passiver piezoelektrischer Akustische Emission (AE)-Sensor mit integriertem Vorverstärker (40 dB, 28 V). Er bietet einen niederfrequenten Übertragungsbereich von 20 kHz–180 kHz zur Detektion niederfrequenter AE-Signale großer Strukturen. Sensor mit Edelstahlgehäuse (SUS-304), keramischer Kontaktfläche und seitlichem SMA-Anschluss. Kompakte Abmessungen und geringes Gewicht erleichtern die Montage.

Anwendungen
Geeignet für die Zustandsüberwachung großer Objekte wie Betonelemente, Stahlkonstruktionen und geologische Strukturen. Ebenfalls einsetzbar zur Überwachung von Leckagen und Korrosion an Tanks und Ventilen, zur Rohrleitungsinspektion und zur Erkennung von Teilentladungen in elektrischen Anlagen.

Eigenschaften

• Integrierter Vorverstärker (40 dB, 28 V)
• Gehäuse aus Edelstahl (SUS-304)
• Keramische Kontaktfläche
• SMA-Steckverbinder (seitlich)
• Schutzart IP62

Technische Daten

• Resonanzfrequenz: 80 kHz
• Frequenzbereich: 20 kHz–180 kHz
• Empfindlichkeitspeak: >70 dB (Ref. V/(m/s))
• Integrierter Vorverstärker: 40 dB, 28 V
• Vorverstärker-Impedanz: 50 Ω
• Betriebstemperatur: -20 bis 50 °C
• Abmessungen: 22×25.5 mm (D×H)
• Gewicht: 43 g
• Gehäusematerial: SUS-304
• Kontaktflächenmaterial: Keramik
• Schutzart: IP62
• Anschluss: SMA (seitlich)

Zubehör

• Signal-Kabelmodelle: SYV-50-3, STYV-50-2
• Befestigung: Saddle-Typ
