Schallemissionssensor zur Untersuchung von Metallstrukturen GH150/2

zur prädiktiven Wartungfür die Prozessüberwachungfür Kanalisationen

Produktübersicht

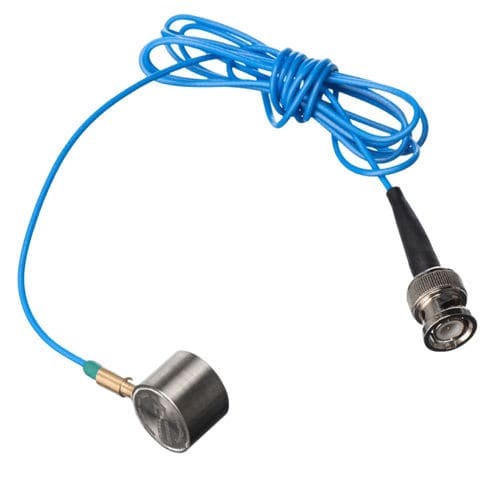

Der GH150/2 ist ein schmalbandiger Hochtemperatur-Schallemissionssensor (AE) mit einer Resonanzfrequenz von 150 kHz und einem nutzbaren Frequenzbereich von 60 kHz bis 400 kHz. Er ist für Integritätsüberwachung und zerstörungsfreie Prüfungen in industriellen Umgebungen bis 170°C ausgelegt. Das Gerät verfügt über ein Gehäuse aus SUS-304-Edelstahl, eine keramische Sensormembran und ein integriertes 1,5 m Hochtemperaturkabel mit BNC-Stecker.

Merkmale

• Resonanzfrequenz: 150 kHz
• Frequenzbereich: 60 kHz – 400 kHz
• Sensitivität (Peak): >73 dB (Ref V/(m/s))
• Betriebstemperatur: -20 bis 170°C
• Schutzart: IP68
• Sensormaterial: Keramik
• Gehäuse: SUS-304
• Integriertes Hochtemperaturkabel: 1,5 m mit BNC (seitlich)
• Abmessungen: 19×15 mm (DxH); Gewicht: ≈45 g

Wann GH150/2 verwenden

• AE-Überwachung von Rohrleitungen, Druckbehältern und Lagertanks in Anlagen
• Langzeit-Integritätsüberwachung in mäßig heißen Bereichen
• Strukturüberwachung von Offshore-Plattformen bis 170°C
• Inspektion heißer Metallkomponenten mit Bedarf an 150 kHz-Erkennung
• Anwendungen, die einen kompakten Sensor mit integriertem Hochtemperaturkabel benötigen

Einschränkungen
Der GH150/2 wird nicht für kontinuierliche Exposition über 170°C empfohlen. Für höhere Temperaturen wählen Sie einen AE-Sensor für höhere Temperaturen oder eine Wellenleitungsinstallation. Bei starken niederfrequenten Vibrationen, hohem Strömungsgeräusch oder großen Ausbreitungsdistanzen sind Dämpfung, Hintergrundrauschen und Materialkopplung bei der Sensorwahl zu berücksichtigen.

Installationshinweise

• Montagefläche vor der Installation reinigen und vorbereiten
• Geeigneten Hochtemperatur-Kopplungsmittel entsprechend der tatsächlichen Oberflächentemperatur verwenden
• Sicheren Kontakt und ausreichenden Anpressdruck am Sensorkopf sicherstellen
• Kabelspannung, scharfe Biegungen und direkte mechanische Einwirkungen auf das integrierte Kabel vermeiden
• Kanalanzeige und Kopplung vor Tests oder Langzeitüberwachung prüfen

Anwendungen

• Rohrleitungsüberwachung
• Druckbehälterprüfungen
• Lagertank-Inspektionen
• Strukturüberwachung offshore
• Anlagenkomponenten-Überwachung
• Hochtemperatur-Integritätsüberwachung

Kompatibles Zubehör

• Vorverstärker: PAS / PAV
• Hold-down: H20
• Signalkabel: SYV-50-3 / STYV-50-2

Technische Daten (Tabelle)
Resonanzfrequenz Ref V/(m/s) : 150 kHz
Frequenzbereich : 60 kHz - 400 kHz
Sensitivität Peak Ref V/(m/s) : >73 dB
Betriebstemperatur : -20 bis 170°C
Größe (DxH) : 19×15 mm
Gewicht : 45 g
Gehäusematerial : SUS-304
Membranmaterial : Keramik
Schutzart : IP68
Anschluss : BNC am integrierten Kabel
Anschlussposition : Seitlich
Kabellänge : 1,5 m
Zubehör : Signalkabelmodell SYV-50-3 / STYV-50-2; Hold-down H20; Vorverstärker PAS/PAV

Merkmale / Technische Spezifikationen

• Resonanzfrequenz: 150 kHz
• Frequenzbereich: 60 kHz – 400 kHz
• Sensitivität (Peak): >73 dB (Ref V/(m/s))
• Betriebstemperatur: -20 bis 170°C
• Größe: 19×15 mm (DxH)
• Gewicht: ≈45 g
• Gehäuse: SUS-304
• Membran: Keramik
• Schutzart: IP68
• Anschluss: BNC (integriertes Kabel, seitlich)
• Kabellänge: 1,5 m
• Kompatibles Zubehör: SYV-50-3 / STYV-50-2; H20; PAS/PAV
