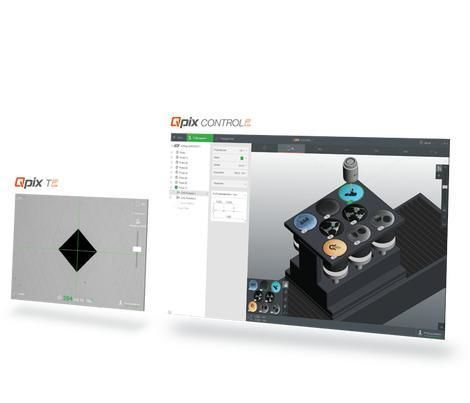

Software für Materialmikroskopie Qpix Control2

Übersicht
Qpix Control2 ist eine Hardheitsprüfsoftware der nächsten Generation mit Probenverwaltung, Live‑Bild und 3D‑Smartview. Mit Kundenfeedback entwickelt, um die Bedienfreundlichkeit sicherzustellen, bietet sie gesteuerte Kopfbewegungen mit automatischer Höhenanpassung und berührungsfreier Messung, vollständige Integration der Qness‑Probenhalter, CAD‑Kompatibilität für 3D‑Bauteilabbildung sowie verschiedene 3D‑Bedienelemente und Blickwinkel.

Geeignet für

• Qness 60 A / A+ EVO
• Qness 150 A / A+
• Qness 250 / 750 / 3000 A / A+
• Qness 250 / 750 CA / CA+

Hauptmerkmale

• 3D Smartview: mehrere leicht verständliche 3D‑Bedienelemente und Blickwinkel
• CAS‑Technologie (Collision Avoidance System): erzeugt 3D‑Vorschau‑Berechnungen aller Bewegungen zum Schutz mechanischer Komponenten
• Gesteuerter Prüfkopf mit automatischer Höhenanpassung und berührungsfreier Messung
• CAD‑Kompatibilität für 3D‑Bauteilabbildung
• Vollständige Integration der Qness‑Probenhalter und automatische Maschinenbewegung auf Probenhalterhöhe
• Automatische Probenbildaufnahme (vor und nach Prüfsequenzen)

Arbeitsablauf — 3 Schritte zum Ergebnis

• 1. Proben laden: Maschine fährt automatisch auf die Höhe des Probenhalters und nimmt ein Bild der Probe
• 2. Reihe laden: SRS (Speedy Row Set‑up) — die Prüfpunktreihe an die gewünschte Position ziehen; Auto‑Snap korrigiert automatisch den Startpunkt
• 3. Prüfsequenz starten: ausgeführt gemäß den anwendbaren Härteprüfnormen

Serien‑ und Datenfunktionen

• Mehrfachprobenverwaltung: mehrere Proben gleichzeitig verarbeiten, einschließlich gemischter Probentypen in einer Form
• Vorlagenverwaltung: grafische Darstellung gespeicherter Vorlagen mit detaillierten Beschreibungen und wählbaren Leitlinien
• Optimum Stop und zeitsparende Prüfmodi (z. B. „Alle Eindrücke durchführen – dann auswerten“)
• Professionelle Datenverwaltung: konfigurierbares Protokoll und Präsentation, Strukturierungsoptionen für gespeicherte Prüfteildaten und konfigurierbarer Export/Protokollinhalt
• Erweiterte Testblockverwaltung und Qness Calibration Manager mit Erinnerungen an Prüfungen und einfacher Hinzufügung von Ergebnissen zu Statistikprofilen

Spezialfunktionen

• Schweißproben‑Tools: Polygonlinien‑Tests, Markierung und Führungs‑Kreise für präzise Positionierung in wärmebeeinflussten Zonen
• Sinterfunktionen: Gruppierung von Prüfpunkten zur Mittelwertermittlung und Löschung von Ausreißern in Härteprofilen
• Prädiktive Berechnung von Prüfpunkten: zeigt erwartete Eindringgröße an und warnt bei zu enger Punktlage
• Panorama‑Bildfunktion: scharfe Bilder von sehr kleinen bis sehr großen Prüfobjekten; programmierbare automatische Bildaufnahme

Intelligente Optionen / Technische Daten

• Kantenerkennung: automatische Feinpositionskorrektur mittels Programmvorlagen und Kantenerkennungs‑Modul
• Konturscan: Messlinse scannt Konturen und speichert Daten zur automatischen Programmierung von Prüfpunkten in gewählten Abständen
• 2D/3D‑Mapping: farbige grafische Darstellung der Härteverteilung über Segmente oder komplette Flächen; frei drehbare 3D‑Ansichten
• Softwarename / Modell: Qpix Control2
• Collision Avoidance System (CAS) für Bewegungs‑Vorberechnung
• Automatische Höhenanpassung des Prüfkopfes und berührungsfreie Messung
• CAD‑Kompatibilität und Unterstützung für 3D‑Bauteilabbildung
• Panorama‑Bildgebung für Proben‑ und Messkameras; programmierbare Vor/Nach‑Aufnahmen
• Vorlagenverwaltung mit grafischer Darstellung und wählbaren Leitlinien
• Serienfunktionen: Mehrfachprobenverarbeitung, Speedy Row Set‑up (SRS), Auto‑Snap, Optimum Stop
• Datenverwaltung: konfigurierbare Protokoll‑ und Exportformate, Integration in Statistikprofile
• Optionale Module: Edge Recognition, Contour Scan, 2D/3D Mapping
• Spezial‑Prüfunterstützung: Schweißproben‑Tools, Sinterfunktionen, prädiktive Eindringberechnung
• Kompatibel mit Qness‑Härteprüfgeräten (siehe Liste 'Geeignet für')
