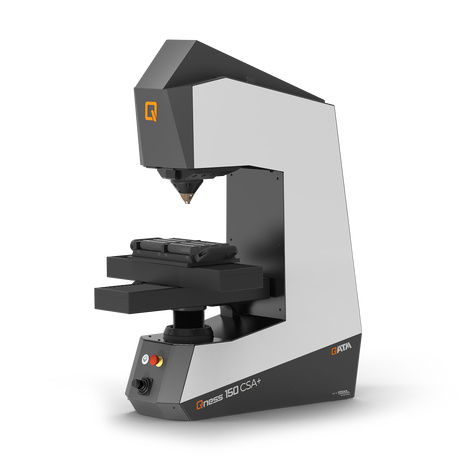

Rockwell-Härteprüfer Qness 150 CSA+

Tischautomatischmotorisiert

Einführung
Der Qness 150 CSA+ vereint die Vielseitigkeit eines vollautomatischen Härteprüfers mit der Geschwindigkeit der Rockwell-Prüfung. Ein vollautomatischer XY-Schlitten gewährleistet hochpräzise Härteprüfungen für vollautomatische Serien- und Verlaufsprüfungen an Teilen mit identischen Prüfhöhen; Einzelprüfungen sind ebenfalls möglich.

Produktvorteile

• Großer Prüfkräftebereich: 1 kg – 250 kg
• Automatische 3-Achsen-Steuerung (XYZ)
• Kurze Zykluszeiten für Serienprüfungen
• Prüfungen identischer Proben möglich
• Robuster, geschweißter Stahlrahmen
• Stufenlos motorisch verstellbare Prüftischhöhe

Übersicht / Aufbau
Geregelte Kraftaufbringung von 1 kg bis 250 kg mit direktem Tiefenmesssystem (Auflösung 0,05 μm). Abnehmbarer Downholder für Zugänge an schwer erreichbaren Stellen, Blechabdeckungen und integrierte LED-Arbeitsraumbeleuchtung zur Vereinfachung der Positionierung.

Betrieb & Automatisierung
Vollautomatischer Prüfzyklus mit elektronischer Kraftaufbringung und Regelung im geschlossenen Kreis. Vollautomatischer, hochpräziser XY-Schlitten mit externem Joystick zur Achsensteuerung. Nutzbare Auflagefläche 180 x 200 mm; Verfahrweg X 220 / Y 220 mm. Dynamischer Joystick steuert alle drei Achsen (XYZ).

Software & Konnektivität
QPIX CONTROL 2 Next‑Generation Härteprüfsoftware (3D‑Bildgebung, benutzerfreundliche Bedienung). Alle QATM Prüfgeräte mit QpixControl2 und QpixT2 integrieren sich in die Verder Scientific IoT‑Plattform für Fernzugriff, Echtzeitüberwachung, Live‑Benachrichtigungen, vereinfachte Backups und automatische, kostenlose Softwareupdates.

IoT / Qconnect-Funktionen

• Echtzeitüberwachung von Anlagen
• Live-Benachrichtigungen und Alerts
• Vereinfachte Backups von Geräten und Flotten
• Automatische und kostenfreie Softwareupdates
• Qconnect Schnittstellen: REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q-DAS, AMS IE, IOT, LIMS, OPCUA, PCI IE (ERP, ORACLE, SAP)

Messung & Bildgebung
Standard-CSA+-Versionen enthalten eine 5‑Megapixel‑Farbkamera zur Dokumentation der Tischoberfläche. Eindringtiefe wird direkt durch ein HEIDENHAIN Tiefenmesssystem am Eindringkörper gemessen, um Messfehler durch Systemverformung zu vermeiden.

Spannung & Sicherheit
Ein leistungsstarker Induktionsmotor liefert automatisch an die Prüfaufgabe angepasste Spannkraft, die größer als die Prüfkraft ist, um sicheren Halt zu gewährleisten. Abnehmbare Spannkopf reduziert Stillstandszeiten beim Rüsten und erleichtert den Zugang zu komplexen Konturen.

Normen / Prüfverfahren (Auszug)
DIN EN ISO 6508, ASTM E-18

Normen - Rockwell
HRA - HRV | HR15-N/T/W/X/Y | HR30-N/T/W/X/Y | HR45-N/T/W/X/Y

Produktvideo
Produktvideos verfügbar, die die Varianten Qness 150 CS / ECO und deren Betriebsarten zeigen.

Technische Daten

• Prüfkräftebereich: 1 - 250 kg (9.81 - 2450 N)
• Werkzeugpositionen: 1
• Software: QPIX CONTROL 2
• Höhenverstellung: motorisch
• Prüfhöhe: 140 mm
• Durchgangstiefe: 238 mm
• Prüftisch: 180 x 200 mm
• Verfahrweg: X 220 / Y 220 mm
• Max. Werkstückgewicht: 100 kg
• Gewicht Grundgerät: 140 kg
• Betriebssystem / Festplatte: Windows 10 IoT / 128 GB SSD
• Ports: 1x RJ45 (Ethernet)
• Prüfablauf: vollautomatisch / elektronische Kraftaufbringung
