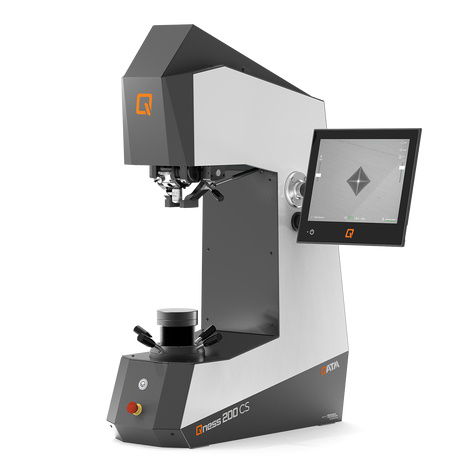

Rockwell-Härteprüfer Qness 200 CS

BrinellVickersKnoop Vickers

Einführung
Der Qness 200 CS ist ein kompaktes Makro-Härteprüfgerät für kleine bis mittlere Prüfstücke. Kombination aus festem Prüfkopf, beweglicher Spindel und präzisionsgefertigtem Fünfpositions-Revolver. Automatisierte Prüfabläufe mit elektronischer Kraftaufbringung und Regelung sichern reproduzierbare Ergebnisse.

Prüfverfahren & Kraftaufbringung

• Unterstützt Brinell, Rockwell, Vickers und Knoop sowie Prüfungen an Kunststoffen.
• Integrierte Umrechnungen: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140.
• Vollautomatische Prüfsequenzen mit elektronischer Kraftaufbringung und geschlossener Regelung.

Konstruktion & Ergonomie

• Geschweißter Stahlrahmen mit Blechverkleidungen, geeignet für industrielle Umgebungen.
• Kompakte Stellfläche mit horizontalem 5‑fach-Werkzeugwechsler für schnellen Methodenwechsel.
• Schwenkbarer Niederhalter und wechselbare Spannmittel für schwer zugängliche Prüfpositionen.
• 12" ultraflaches kapazitives Multi‑Touch-Display, höhen- und neigungsverstellbar für ergonomische Bedienung.

Optik & Bildgebung

• 5 MP Industrie-Ethernet-Farbkamera für stabilen Bildtransfer und flexible PC-Platzierung.
• XLED-Beleuchtungsmodule und XLED-Objektive (XLED 2, XLED 5) für direkte und flächige Ausleuchtung, besonders vorteilhaft bei Brinell‑Auswer- tungen auf weichen Werkstoffen.

Bedienkomfort & Handhabung

• Schnelles, werkzeugfreies Wechseln der Eindringkörper (Schnellspannsystem).
• Große Auswahl an Ambossen und Prismen für große, kugelige oder unebene Prüfteile.
• Spindel-Führung auf Rollenlagern für präzise manuelle Höhenverstellung des Prüftisches; Tischaufnahme Ø25 mm (Adapter 3/4 in verfügbar).

Produktvideo
Produktvideo und MP4-Demonstration verfügbar, zeigen Bedienung und Hauptfunktionen des Qness 200 CS.

Technische Daten

• Modell: Qness 200 CS
• Prüfkraftbereich: 0,5 - 187,5 kg (4,9 - 1839 N)
• Werkzeugplätze: 5 (integrierter Werkzeugwechsler)
• Software: Qpix T2
• Höhenverstellung: manuell / Spindel
• Prüfhöhe: 250 mm
• Ausladung (Projektion): 238 mm
• Prüftisch: Ø 100 mm (Standard)
• Max. Werkstückgewicht: praktisch unbegrenzt
• Gewicht Grundgerät: 132 kg
• Prüfablauf: vollautomatisch / elektronische Kraftaufbringung
• Kamera / Bildübertragung: 5 MP Industrial Ethernet
• Betriebssystem / Speicher: Windows 11 IoT / 128 GB SSD
• Anschlüsse: 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Objektive (Beispiele): XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x
• Sichtfeld (je nach Optik): 0,113 x 0,084 mm (100x) bis 4,24 x 3,18 mm (XLED2)
• Direkt-Tiefenmessung Auflösung: 0,05 μm
• Normen (Beispiele): Brinell DIN EN ISO 6506 / ASTM E-10; Rockwell DIN EN ISO 6508 / ASTM E-18; Vickers DIN EN ISO 6507 / ASTM E-92 / ASTM E-384; Knoop DIN EN ISO 4545 / ASTM E-92 / ASTM E-384; Kunststoffe DIN EN ISO 2039
• Optionen: Kollisionsschutz, Kreuzlaser, verschiedene Ambosse/Prismen, Datenanschlüsse, Barcode/QR-Leser, Sockel, Qconnect/IoT-Schnittstellen und Exportformate (XML, CSV, Q-DAS, LIMS, OPC UA).
