Rockwell-Härteprüfer Qness C EVO series

BrinellVickersKnoop Vickers

Übersicht

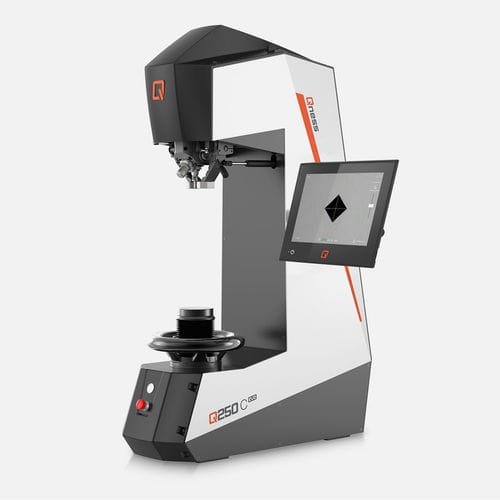

Die QATM Qness 250/750/3000 C EVO Serie ist ein Mehrmethoden‑Härteprüfgerät für Brinell, Knoop, Rockwell und Vickers. Der charakteristische C‑förmige Rahmen mit festem Prüfkopf und auf/ab beweglicher Spindel eignet sich für kleine Prüfteile und Bauteilhöhen bis 395 mm (C‑Variante) oder 175 mm (CS‑Variante).

Produktvideo

• Integriertes Video zur Darstellung von Bedienung, Werkzeugwechsel und Benutzeroberfläche.

Schnellerer Prüfmethodenwechsel

• Optionaler Werkzeugwechsler mit 15° Drehachse, bis zu 8 Werkzeugpositionen; standardmäßig 2‑Positionen Werkzeughalter.
• Dreiseitig geschlossene Niederhalterelemente für sichere Werkstückspannung dicht an der Prüfstelle.

Gerätefunktionen

• Prüftischhöhenverstellung über ultrapräzise, rollengelagerten Spindelführung; Plantischaufnahme Ø25 mm (Adapter 3/4" optional).
• Schwenkbarer Niederhalter, manuell oder motorisch, mit austauschbaren Spannteilen.
• Große Auswahl an Prüftischen und Amboss/Prismen für große, sphärische oder unebene Teile.
• Schnelles Indentator‑Wechselsystem mit werkzeugloser Schnellspannvorrichtung.

Optik & Beleuchtung

• Universelles Mikroskopsystem mit Sichtfeldern von 0,1 mm bis 8 mm und homogener Beleuchtung.
• XLED Brinell‑Auswerteobjektive für direkte, weitflächige Beleuchtung zur reproduzierbaren Brinell‑Messung.

Leistung & Zykluszeit

• Optimierte Prüfparameter, Windows 11 IoT PC, reduzierte Autofokus‑ und schnellere Bildauswertung für kürzere Zykluszeiten.

Kamera, Display & Bedienelemente

• 5 MP Ethernet Industrie‑Kamera serienmäßig; 12" kapazitiver Multitouch‑Bildschirm verstellbar über Kugelgelenk; Vollbild‑Qpix T2‑Modus.

Software, Konnektivität & IoT

• Lieferumfang: Qpix T2 (Option Qpix Control 2 M); Qconnect und Verder Scientific IoT‑Integration für Überwachung, Benachrichtigungen und automatische Backups.
• Umfangreiche Export‑/Berichtsformate und Schnittstellen: REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q‑DAS, AMS IE, IOT, LIMS, OPC UA, ERP.

Normen & unterstützte Prüfverfahren

• Unterstützt Brinell, Vickers, Rockwell, Knoop und Prüfungen für Kunststoffe. Integrierte Umrechnungen nach DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140.

Anwendungen

• Konzipiert für Härteprüfungen im Labor und in der Produktion an Metallen, Kunststoffen und komplex geformten Bauteilen.

Technische Daten

• Methoden: Brinell, Vickers, Rockwell, Knoop, Plastics
• Kraftbereich: Qness 250 C: 1–250 kg (9,81–2450 N); Qness 750 C: 0,3–750 kg (2,94–7358 N); Qness 3000 C: 0,3–3000 kg (2,94–29430 N)
• Höhenverstellung: manuell / Spindel
• Prüfhöhe / Einschubtiefe: 395 / 220 mm
• Prüfamboss: Ø100 mm
• Max. Werkstückgewicht: unbegrenzt
• Gewicht Grundgerät: 300 kg
• Prüfabfolge: vollautomatisch / elektronische Kraftregelung
• Kamera: 5 MP Ethernet Industrie (bis 270 FPS)
• Werkzeugpositionen: 2 (Standard) oder 8 (Werkzeugwechsler)
• Software: Qpix T2 (Option Qpix Control 2 M); OS: Windows 11 IoT; Speicher: 128 GB SSD
• Schnittstellen: 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Objektive: XLED 1/2/5, 5x, 10x, 20x, 50x, 100x
• Sichtfelder: von 0.113 x 0.084 mm (100x) bis 7.98 x 5.97 mm (XLED 1)
• Display: 12" kapazitiver Touch
• Stromversorgung: 230~1/N/PE oder 110~1/N/PE; Max. Verbrauch ~480 W
• Optionen: Sockel, Kollisionsschutz, Kreuzlaser, Ambosse, Prismen, Barcode/QR‑Leser, transparente Schutzhaube und Zubehör
