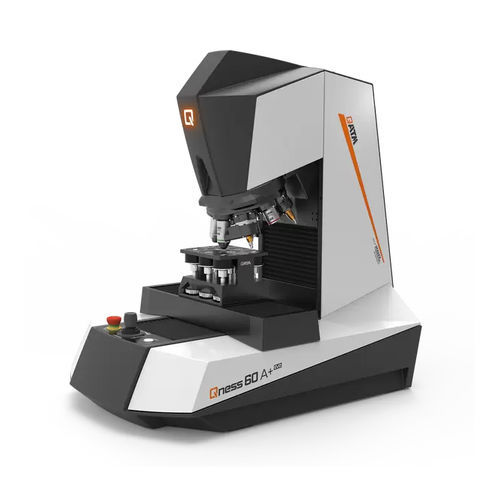

Rockwell-Härteprüfer Qness 10 / 60 A+

BrinellVickersTisch

Einführung
Das Qness 10/60 A+ verbindet automatisierte Vickers-, Knoop-, Brinell- und optional Rockwell-Prüfungen mit integrierter Mikroskopie in einem Laborgerät. Die A+ Variante bietet eine integrierte Probenbildkamera, präzises XYZ-Positionieren und mannlose, hochdurchsatzfähige Prüfabläufe. Die Integration in die Verder Scientific IoT-Plattform ermöglicht Remote-Monitoring, Live-Benachrichtigungen und automatische Software-Updates.

Produktvorteile

• Großer Prüfkräftebereich von 0,25 g bis 62,5 kgf für Mikro- und Makroprüfungen
• Ready-to-Test-Paket mit ASTM + DAkkS zertifiziertem Vickers-Prüfdiamanten und Objektiven 5x/20x/50x
• Dynamischer 8‑Positionen Revolver für schnellen Werkzeug-/Objektivwechsel
• Qpix Control2 Software mit intuitiver 3D-Bedienung und integrierter Berichtserstellung

Hauptmerkmale

• Modulare Freischaltung der Qpix INSPECT Mikroskopie- und Analysefunktionen
• Vollautomatische, mannlose Prüf- und Analysezyklen für hohen Durchsatz
• XYZ-Achsensteuerung mit direktem optischem Wegmesssystem (Tischpositionsgenauigkeit ±2 µm)
• Nur Variante A+: eingebaute Probenbildkamera zur automatischen Bildaufnahme (Sichtfeld 52 x 39 mm)

Revolutionäres optisches System
Von QATM entwickeltes Objektivsystem mit Köhler-Beleuchtung und motorisierter Blendensteuerung liefert mikroskopische Bildqualität für Härteprüfungen und hochvergrößerte Dokumentation. Optisches Konzept unterstützt optimierte Brinell-Prüfungen mit speziellen XLED-Objektiven.

Mikroskopie & Analyse (Qpix INSPECT Funktionalität)

• Phasenanalyse: automatische Dimensionierung von Bildobjekten mit Ergebnissen in Prozent oder nominellen Flächenwerten
• Partikelgrößenbestimmung: lineare und kreisförmige Schnittmethoden mit Tabellen- und Diagrammausgabe
• Schichtdickenmessung: semi-automatische Messung horizontaler, vertikaler und radialer Schichten
• Nahtmessung: standardisierte Schweißnahtbewertung mit Vorlagen für Kehldicke, Verstärkung, Eindringung, automatische Gut/Schlecht-Bewertung und Berichtserstellung
• Hochauflösende Bildgebung: HRI-Stitching für großflächige Dokumentation

Software & Konnektivität

• Qpix Control2: PC-Software mit 3D-Bedienelementen, CAD-Kompatibilität und integrierter Berichtsgenerierung
• Verder Scientific IoT-Integration: ferngesteuertes Echtzeit-Monitoring, Live-Benachrichtigungen und automatische Software-Updates
• Qconnect / Industrie 4.0: Export von Berichten als PDF, XML, CSV, Q-DAS, LIMS, OPC UA und weitere Schnittstellen

Prüfverfahren & Kraftbereich

• Unterstützte Verfahren: Vickers, Knoop, Brinell und optional Rockwell
• Elektronische, vollautomatische Kraftaufbringung und Prüfabläufe für Mikro- und Makrobereiche

Technische Daten

• Prüfkräftebereich: Qness 10 A+: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 A+: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Prüfverfahren: Vickers, Knoop, Brinell, Rockwell (Option)
• Prüfsequenz: vollautomatisch, elektronische Kraftsteuerung
• Z-Achse: dynamische automatische Steuerung mit CAS (Collision Avoiding System)
• Z-Achsenhub: 150 mm (Option 260 mm)
• Schlupftiefe: 170 mm
• Werkzeugpositionen: 8‑fach motorisierter Revolver (max. 3 Härteprüfmodule, max. 7 Objektive)
• Kamerasystem: 5 MP CMOS Farbe USB 3.0 (Hauptkamera); Probenbildkamera (A+): 5 MP CMOS Farbe USB 3.0; Proben-FOV 52 x 39 mm
• Optisches System: aufrechtes Mikroskop mit Köhler-Beleuchtung; motorisierte Blendensteuerung
• Objektive: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (XLED optimiert für Brinell)
• Sichtfeld (je nach Objektiv): ca. 0,074 x 0,055 mm (100x) bis 2,80 x 2,10 mm (XLED 2)
• Prüfamboss / XY-Tisch: automatische Kreuzschlitten-Tisch; Tischgröße Standard 150 x 120 mm (Option 300 x 120 mm)
• Verfahrwege (X/Y): Standard X 150 mm / Y 150 mm (Option X 300 mm)
• Positioniergenauigkeit (Tisch): ±2 µm
• Bedienelemente: Notausschalter, Startknopf, Joystick X/Y/Z
• Software: Qpix Control2 (PC)
• Max. Werkstückgewicht: 50 kg
• Gewicht Basisgerät: ca. 60 kg
• Lieferumfang: Vickers-Eindringkörper (ASTM + DAkkS); Objektive 5x, 20x, 50x (Ready-to-Test)
• Schnittstellen: USB 3.0 (plus USB für Kameras)
• Netzanschluss: 100–240 V ~ 1 / N / PE, 45–65 Hz
