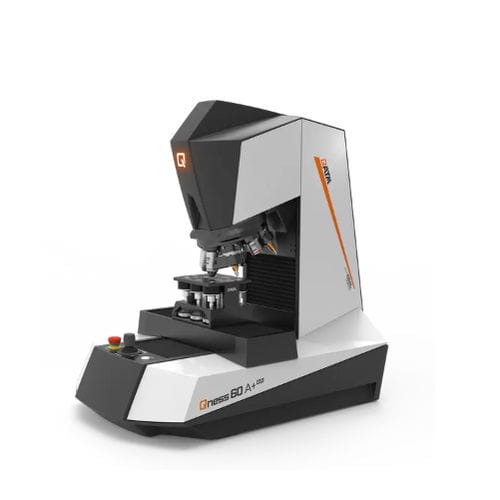

Rockwell-Härteprüfer Qness 60 A+ EVO

BrinellVickersTisch

Einführung Der Qness 60 A+ EVO ist ein Labor-Mikrohärteprüfer, der Vickers-, Knoop-, Brinell- und Rockwell-Prüfungen mit integrierter Hochleistungs-Mikroskopie verbindet. Die EVO-Variante ergänzt automatisierte Arbeitsabläufe und eine hochpräzise XYZ-Positionierung mit Glasmaßstäben für umfangreiche automatisierte Messsequenzen und hohen Probendurchsatz. QATM-Geräte integrieren sich in die Verder Scientific IoT-Plattform für Fernüberwachung, Live-Benachrichtigungen, Backups und automatische Software-Updates.

Produktvorteile

• Großer Prüfkräftekbereich: 0,25 gf – 62,5 kgf
• Testbereit-Paket mit ASTM+DAkkS-zertifiziertem Vickers-Eindringkörper und HQ-Objektiven 5x / 20x / 50x
• Dynamischer 8-Positionen Revolver für Werkzeuge und Objektive
• Qpix Control2 Software mit intuitivem 3-Stufen-Workflow und 3D-Bedienkonzept

Hauptmerkmale

• Modulare Freischaltung der Qpix INSPECT Mikroskopie-Funktionen
• Vollständig automatisierte, unbeaufsichtigte Prüf- und Analysezyklen
• XYZ-Achsensteuerung mit direktem optischem Messweg (Tischpositionsgenauigkeit ±0,2 µm)
• Variante A+ nur: integrierte Probebild-Kamera mit automatischer Bildaufnahme (Feld 52 x 39 mm)
• Orthogonales Optik-System mit Koehler-Beleuchtung, weißer LED-Beleuchtung und motorischer Blende für optimalen Kontrast
• Collision Avoiding System (CAS) zur prädiktiven 3D-Bewegungssicherung
• Doppeltes Z-Achsen-Konzept: dynamisches Schnell-Näherungsverfahren plus hochauflösende Positionierung für Kraftaufbringung und Fokussierung
• 8-fach Werkzeugwechsler um 20° geneigt für bessere Sicht in den Prüfbereich; modulare Eindringkörperhalter für Plug-and-Play Nachrüstung (Brinell, Knoop)
• Optionaler großer Schlitten für verlängerten Tisch (300 x 120 mm) und erhöhte Prüfhöhe (bis zu 260 mm)
• Beleuchtetes Statusdisplay und LED-Prüfraumbeleuchtung (A+ liefert gleichmäßige Beleuchtung für Bildgebung)

Mikroskopie & Analyse Qpix INSPECT und Qpix Control2 bieten integrierte Mikroskopie- und Auswertewerkzeuge einschließlich Phasenanalyse, Partikelgrößenbestimmung, Schichtdickenmessung, Schweißnahtmessung sowie 2D/3D Härte-Karten. Unterstützte Funktionen: automatische Eindringungserkennung, hochauflösendes Bildstitching (HRI), automatische Objektdimensionierung und mehrere Auswertemodi.

Software & Konnektivität Qpix Control2 ist eine PC-basierte Next-Generation-Benutzeroberfläche mit 3-Schritt-Workflow (Proben laden / Reihe laden / Start). Die integrierte Verder Scientific IoT-Konnektivität ermöglicht Echtzeitüberwachung, Live-Benachrichtigungen, einfache Backups und automatische Software-Updates. Qconnect-Schnittstellen bieten umfangreiche Export- und Anschlussmöglichkeiten (REPORT, PDF, XML, CSV, Q-DAS, LIMS, OPC UA, etc.).

Verbrauchsmaterial & Zubehör QATM liefert zertifizierte Prüfblöcke, ein Sortiment an Objektiven (XLED und HQ-Optiken), Probenhalter (1/4/8 Positionen), Prismen und Schraubstöcke optimiert für Seriendurchsatz und reproduzierbare Spannungen. DAkkS-kalibrierte Härteprüfblöcke und Kalibrierungs-Manager-Software sind für normkonforme periodische Kalibrierung und Dokumentation verfügbar.

Technische Daten

• Prüfkräftekbereich: 0,25 gf - 62,5 kgf (0,00245 - 612,92 N)
• Prüfverfahren: Vickers, Knoop, Brinell, Rockwell
• Prüfablauf: Vollautomatisch / elektronische Kraftaufbringung
• Z-Achse: Dynamisch, automatisiert (CAS-Technologie)
• Z-Achsen-Hub: 150 mm (Option: 260 mm)
• Schlundtiefe: 170 mm
• Werkzeugpositionen: 8-fach motorisierter Werkzeugwechsler (max. 3 Härteprüfmodule, max. 7 Objektive)
• Kamerasystem: 5 MPixel CMOS Farbe, USB 3.0
• Optisches System: Auflichtmikroskop mit Koehler-Beleuchtung; motorische Blendenöffnung
• Objektive: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (Standard-Achromat und HQ Semi-Apochromat Optionen; XLED optimiert für Brinell)
• Bildfeld (abhängig von Ausstattung): 0,074 x 0,055 mm (100x) bis 2,80 x 2,10 mm (XLED 2)
• Probebildkamera (A+): 5 MPixel CMOS Farbe, USB 3.0 | Feld 52 x 39 mm
• Prüfamboss / XY-Kreuztisch: Automatischer Kreuzschlitten
• Tischgröße: 150 x 120 mm (Option: 300 x 120 mm)
• Positioniergenauigkeit: ±0,2 μm
• Fahrweg Kreuztisch: X 150 x Y 150 mm (Option X 300 x Y 150 mm)
• Bedienelemente: Not-Aus, Starttaste, Joystick X/Y/Z
• Software: Qpix Control2
• Max. Werkstückgewicht: 50 kg
• Gewicht Grundgerät: 60 kg
• Lieferumfang Basisgerät: Vickers-Eindringkörper (ASTM + DAkkS), HQ 5x, HQ 20x, HQ 50x Objektive
• Schnittstellen: 1 × USB 3.0
• Stromanschluss: 100 – 240 V ~1/N/PE, 45-65 Hz
