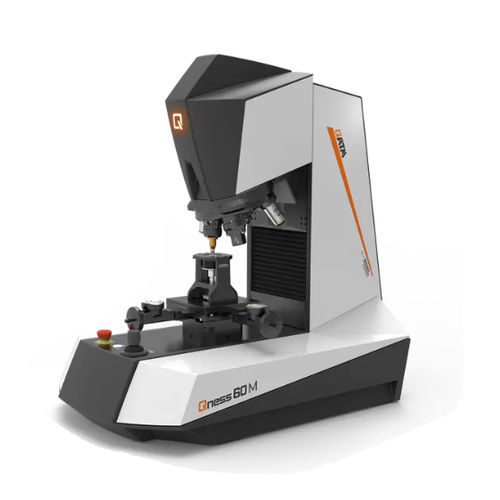

Rockwell-Härteprüfer Qness 10 / 60 M

BrinellVickersTisch

Übersicht
Die Vickers/Knoop/Brinell/Rockwell Mikrohärteprüfgeräte der Serie Qness 10 / 60 vereinen Mikrohärteprüfung und Mikroskopie in einem Laborgerät. Das Modell Qness 10 / 60 M bietet halbautomatischen Betrieb, hochpräzise Z-Achsen-Positionierung und eine integrierte Farbkamera für reproduzierbare Ergebnisse. QATM Prüfsysteme integrieren sich in die IoT-Plattform von Verder Scientific für Fernüberwachung, Warnungen und automatisierte Backups.

Produktvorteile

• Halbautomatischer Betrieb mit gesteuerter, automatischer Z-Achse
• Sehr großer Prüfkräftekatalog (0,25 g – 62,5 kgf je nach Modell)
• Ready-to-test-Paket inkl. ASTM+DAkkS zertifiziertem Vickers-Prüfdia und 5x/50x Objektiven
• Dynamischer 8‑fach Revolver für bis zu 3 Härtemodule und 7 Objektive
• Qpix Control2 M Software mit Qpix INSPECT Mikroskopie-Modulen
• Digitale XY-Kreuztischführung mit Positionsrückführung und optionalen Kreuztischvarianten
• CAS Kollisionsvermeidung und Dual‑Z Achsenkonzept für Geschwindigkeit und hochauflösendes Positionieren

Revolutionäres optisches System
Das hauseigene Objektivsystem liefert kontrastreiche, kristallklare Bilder für Härtemessungen. Koehler-Beleuchtung mit weißer LED und motorisiertem Blendenschluss sorgt für idealen Kontrast auch bei hohen Vergrößerungen. Optikkonzept und Objektive erfüllen die Anforderungen der Prüfsystemsdefinition DIN EN ISO 6507-1/2:2018.

Mikroskopie und Analyse mit Qpix INSPECT
Qpix INSPECT bietet erweiterte Bildanalyse- und Mikroskopiefunktionen zur Werkstoffcharakterisierung und Qualitätssicherung:

• Phasenanalyse mit automatischer Objektvermessung und Flächenanteilsangaben (Tabellen/Diagramme)
• Partikelgrößenbestimmung über lineare oder kreisförmige Schnittmethoden (DIN EN ISO 643, ASTM E-112)
• Schichtdickenmessung halbautomatisch mit statistischen Ausgaben (DIN EN ISO 1463)
• Nahtvermessung mit standardisierten Vorlagen und automatischer Gut/Nicht-Gut-Auswertung (DIN EN ISO 5817)
• Erkennung von Eindruckspuren auf anspruchsvollen Oberflächen wie geätzten oder geschliffenen Proben

Betrieb und Automatisierung
Für effiziente Probenhandhabung und Serienprüfungen ausgelegt, verfügt das Gerät über LED-Prüfraumbeleuchtung, beleuchtete Statusanzeige, vielseitige Probenträger (einbettbar und nicht einbettbar), optionale Prismen und Schraubstöcke, Integration digitaler Messschieber, Unterstützung für Barcode/QR/DMC-Leser, NFC-Login sowie Chargen- und Vorlagenverwaltung über Qpix Control2 M. Konnektivität über Qconnect und Industrie 4.0-Integrationen möglich.

Multimedia und 3D AR
Die Produktseite kann ein Produktvideo und ein eingebettetes AR‑3D‑Modell enthalten, um das Gerät in realen Umgebungen zu visualisieren und die Anlagenplanung zu unterstützen.

Technische Daten

• Prüfkräfte: Qness 10 M: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 M: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Prüfmethoden: Vickers, Knoop, Brinell, Rockwell (optional)
• Prüfablauf: vollautomatisch / elektronische Kraftaufbringung
• Z-Achse: dynamisch automatisiert (CAS-Technik), Dual‑Z Konzept
• Z-Achsen Hub: 150 mm Standard, Option 260 mm
• Durchgangshöhe: 170 mm
• Werkzeugplätze: 8‑fach motorischer Revolver; max. 3 Härtemodule, max. 7 Objektive
• Kamera: 5 MP CMOS Farbe, USB 3.0
• Optik: Auflichtmikroskop mit Koehler-Beleuchtung; motorische Blende
• Objektive: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x; Achromat und Semi-Apochromat
• Sichtfeld: 0,074 x 0,055 mm (100x) bis 2,80 x 2,10 mm (XLED 2)
• Tischgröße: Ø100 mm; Kreuztischoption 135 x 135 mm; Verfahrwege X25 x Y25 mm Standard
• Bedienelemente: Notausschalter, Starttaste, Joystick Z-Achse
• Software: Qpix Control2 M inklusive; Qpix INSPECT Module verfügbar
• Max. Werkstückgewicht: 50 kg; Gerätegewicht ca. 55 kg
• Lieferumfang: Vickers-Prüfdia ASTM+DAkkS, Objektive 5x und 50x
• Schnittstellen: 1 x USB 3.0; Netzanschluss: 100–240 V, 45–65 Hz
