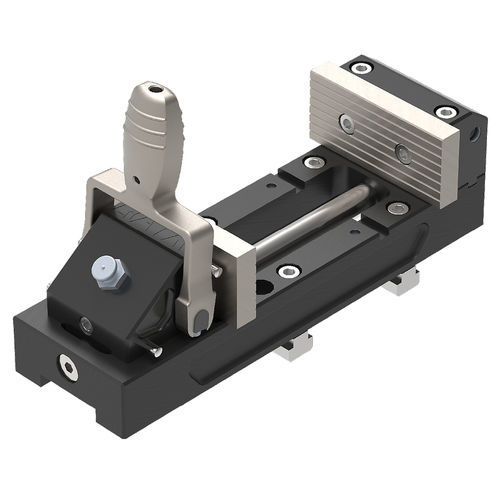

Manuelles Spannwerkzeug Qtool 60

mechanischfür Werkstückefür Schneidemaschine

Einführung
Das Qtool 60 ist eine modulare Spannvorrichtung für mittelgroße Bauteile (bis Ø 60 mm) mit einer Arbeitsbreite von 100 mm. Es verwendet einen Exzenterspanner für schnelles, zuverlässiges Spannen und verfügt über einen verstellbaren Hinteranschlag (50 mm) für reproduzierbare Positionen beim Trennen. Ein umfangreiches Backenprogramm und ein optionaler Queranschlag erhöhen die Einsatzflexibilität.

Highlights

• Für mittelgroße Bauteile Ø 60 mm | Arbeitsbreite = 100 mm
• Exzenterspanner für schnelles und kraftvolles Spannen
• Verstellbarer Hinteranschlag (50 mm) für wiederholgenaues Positionieren
• Große Auswahl an Spannbacken für verschiedene Geometrien
• Optional erweiterbar mit Queranschlag und Zubehör

Technische Daten (Qtool 60)
Spannbereich: 0–100 mm | Backenbreite (Standard): 70 mm | Backenhöhe (Standard): 32 mm | Spannkraft: ca. 2000 N

Kompatibilität (Montageoptionen)
Montage über T-Nutenmutter / Distanz oder über Easy-Platte (modellabhängig). Beispiele für Direktmontage:

• Qcut 200 A: 8 mm / 60 mm
• Qcut 250 A: 12 mm / 75 mm
• Qcut 250 M: 12 mm / 100 mm
• Qcut 350 A: 12 mm / 75 mm
• Brillant 230: 12 mm / 75 mm

Spannbacken für Qtool 60
Das modulare Backenprogramm ermöglicht die Anpassung der Spannvorrichtung an Werkstückform und Trennaufgabe.

Runde Bauteile

• Prismatische oder abgeschrägte Backen sorgen für präzises, sicheres Spannen
• Die Backengeometrie erzeugt einen definierten 3-Punkt-Kontakt zur Verringerung von Verrutschen
• Vertikales Spannen mit Kreuzprisma ist möglich; Bauteile lassen sich oberhalb der Spannvorrichtung trennen

Große Bauteile

• Hohe Backen bieten größere Spannfläche für geometrisch große Bauteile

Spannen der abgetrennten Seite

• Geschlitzte Backen können die abgetrennte Seite halten und die Gratbildung reduzieren
• Verringert den Nachschliffbedarf vor dem Einbetten

Verfügbare Backenarten (Auswahl)

• Standard-Spannbacke (inkl.): Höhe 32 mm | Breite 70 mm | Lieferumfang: 1 Ersatzbacke
• Abgeschrägte Spannbacke: Höhe 32 mm | Breite 70 mm | 5° abgeschrägte Spannfläche zum Niederdrücken runder Werkstücke | Für Ø ≤ 60 mm
• Hohe Spannbacke: Höhe 60 mm | Breite 70 mm | Für große Bauteile | Lieferumfang: 2 Backen
• Hohe geschlitzte Backe: Höhe 60 mm | Breite 100 mm | Probe bleibt nach dem Trennen gespannt | Lieferumfang: 2 Backen
• Kreuzprisma-Backe: Höhe 32 mm | Breite 70 mm | Horizontal/vertikal Prisma (horiz. Ø max. 18 mm, vert. Ø max. 32 mm) | Lieferumfang: 1 Backe
• Hohe geschlitzte Backe mit Prisma: Höhe 60 mm | Breite 100 mm | Horiz. Prisma Ø max. 17 mm | Lieferumfang: 2 Backen (1 glatt, 1 mit Prisma)

Werkstückanschlag
Für wiederholende Schnitte sorgt der verstellbare Anschlag für reproduzierbares Positionieren:

• Montierbar am Qtool 60 (auch kompatibel mit Qtool 80 / 80 VARIO links/rechts)
• Anschlagbereich bis 120 mm

Präzisionsspannvorrichtungen / Zubehör
Verfügbares Zubehör: Easy-Spannplatten (S / M), Easy-Spannplatte S mit Drehfunktion, Easy Adaption Qtool 40-60, Multi-Tower und Schwenkeinheiten für Rotations-/Schwenkfunktionen.

Wissensdatenbank (verwandte Themen)

• Typische Methoden zur Probennahme von Materialien
• Verschiedene metallographische Trenntechniken
• Wie man ein geeignetes Trennrad auswählt

Technische Spezifikationen

• Produkt: Qtool 60 (Serie)
• Spannbereich: 0–100 mm
• Standard-Backenbreite: 70 mm
• Standard-Backenhöhe: 32 mm
• Spannkraft: ca. 2000 N
• Ausgelegt für mittelgroße Bauteile bis Ø 60 mm
• Verstellbarer Hinteranschlag: 50 mm
• Montage: Direkt via T-Nutenmutter/Distanz oder via Easy-Platte (maschinenabhängig)
• Kompatibilitätsbeispiele: Qcut 200 A, Qcut 250 A, Qcut 250 M, Qcut 350 A, Brillant 230
• Verfügbare Backen und Zubehör: standard, abgeschrägt, hoch, hoch geschlitzt, Kreuzprisma, hoch geschlitzt mit Prisma, Easy-Platten, Easy Adaption Qtool 40-60, Multi-Tower, Schwenkeinheiten
