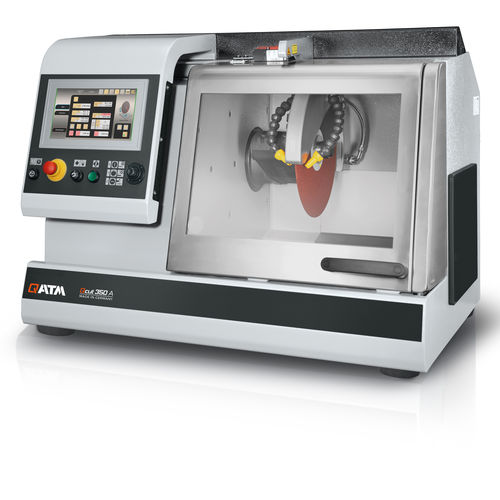

Rundmesser-Schneidemaschine Qcut 350 A

für VerbundwerkstoffePCBProben

Einführung
Die Qcut 350 A ist eine automatische Nasstrennschleifmaschine für Proben bis Ø 135 mm. Der Low-Contact-Cutting (LCC)-Modus ermöglicht schonende, kontrollierte Schnitte an Proben mit unterschiedlichen Geometrien, Größen und Werkstoffen. Typische Einsatzbereiche sind Metallographie, Materialographie, Mineralogie, die Aufbereitung von Verbundwerkstoffen (CFC/PMC/MMC) sowie das Schneiden elektronischer Bauteile wie Leiterplatten. Der vergrößerte Trennraum und der Edelstahltisch ermöglichen eine komfortable Handhabung. Softwarefunktionen wie automatische Anschnitterkennung, Multi-Position-Process (MPP) und parallele Einstellung der Trennscheibenschutzhaube bei Vertikalschnitten erhöhen die Reproduzierbarkeit und den Durchsatz.

Produktvorteile

• Automatische X-Achse (Horizontalbewegung)
• Automatische Z/Y-Achse (Vertikalbewegung)
• Elektronische Regelung der Schnittkraft
• Elektronische Wegmessung
• Elektronische Schnittkraftbegrenzung
• Programmspeicher für reproduzierbare Abläufe
• Große Auswahl an Spannwerkzeugen und -systemen verfügbar
• Seitenöffnung rechts für lange Teile

Elektronische Leistungsregelung
Die Vorschubgeschwindigkeit wird automatisch reduziert, sobald die voreingestellte Maximalleistung erreicht ist, um Antrieb und Schneidewerkzeuge vor Überlastung zu schützen.

Präziser Querantrieb
Der optionale automatische Querantrieb mit Serienschnittfunktion eignet sich für exakte Parallel­schnitte. Die Bedienung erfolgt elektronisch; der Querantrieb kann als Vorschubachse beim Einsatz von Pot-Wheel dienen.

Pulsierender Schnitt
Das variable pulsierende Schneidsystem bietet Vorteile bei der Bearbeitung schwerer Querschnitte oder schwer zu schneidender Werkstoffe, da thermische und mechanische Belastungen reduziert werden.

Multi-Position-Process (MPP)
MPP erlaubt das Platzieren mehrerer Proben auf dem Tisch und das sequentielle Trennen in einem automatisierten Ablauf. Die Teach-In-Funktion erleichtert das Einstellen mehrerer Schnittpositionen.

Automatische Anschnitterkennung
Nach dem automatischen Start nähert sich die Probe im Schnellgang und der Kontakt mit der Trennscheibe löst den Schnitt mit den voreingestellten Parametern aus, was einen sicheren und effizienten Schneidbeginn gewährleistet.

Neue Dimensionen
Der vergrößerte Trennraum und Arbeitstisch in Verbindung mit der parallelen Einstellung der Trennscheibenschutzhaube erhöhen Schneidkapazität und Achswege. Die seitliche Tür und die zusätzliche Öffnung für lange Werkstücke verbessern den Zugang und die Handhabung.

Elektronische Steuerung
Parameter für automatische Traversenschnitte können in der elektronischen Steuerung gespeichert und geladen werden. Die Anzeige zeigt die Position bei manuellen Traversenschnitten und erlaubt Änderungen von Vorschub, Weg und Schnittkraft während automatischer Zyklen.

Details
1. Großer Maschinentisch

• Spielarme Positionierung der Achsen
• Einfach nutzbare Nuten für QATM-Spannvorrichtungen
• T-Nuten 12 mm für kundenspezifische Spannmittel
• Max. B x H: 500 x 300 mm (ohne Z-Achse); sonst max. 400 x 300 mm

2. Ergonomisches Bedienpult

• 10,1" Farb-Touchdisplay
• Joystick für manuelle Bedienung

3. Laser-Ausrichtung

• Für exaktes Positionieren der Bauteile vor dem Schnitt

4. Trennscheibenarretierung

• Arretiervorrichtung und einfaches Mutter-System für schnellen Scheibenwechsel

5. Seitenöffnung

• Seitenöffnung rechts für lange Proben

6. Robustes Gehäuse

• Pulverbeschichtete Aluminiumkonstruktion

7. Parallelgeführte Trennscheibenabdeckung

• Erhöhte Schneidkapazität beim Querschneiden

Technische Daten
Trennscheibe: bis Ø 356 mm / 14 in
Max. Schneidkapazität: Ø 135 mm
Flanschgröße: Ø 32 mm
X-Achse automatisch: 260 mm
Y-Achse automatisch: 175 mm
Z-Achse automatisch (Option): 140 mm
Präzisions-Z-Achse: 0,1 mm
Tisch ohne Z-Achse B x T: 500 x 300 mm, Edelstahl
Tisch mit Z-Achse B x T: 400 x 300 mm, Edelstahl
T-Nut: 12 mm
Drehzahl: variabel 800–3400 U/min
Anschlussleistung: 9,5 kVA
Antriebsleistung (Hauptantrieb): 4 kW S1; 5,5 kW S3
B x H x T: 1015 x 760 x 810 mm
Gewicht: ca. 200 kg (abhängig von Ausstattung)

Spezifikationen

• Modell: Qcut 350 A
• Max. Schneidkapazität: Ø 135 mm
• Trennscheibe: bis Ø 356 mm
• Drehzahlbereich: 800–3400 U/min (variabel)
• Antriebsleistung: 4 kW (Dauer), 5,5 kW (S3)
• Tischmaße: 500 x 300 mm (ohne Z-Achse) / 400 x 300 mm (mit Z-Achse)
• Präzision Z-Achse: 0,1 mm
• Anschlussleistung: 9,5 kVA
• Ungefähres Gewicht: 200 kg (abhängig von Ausstattung)
