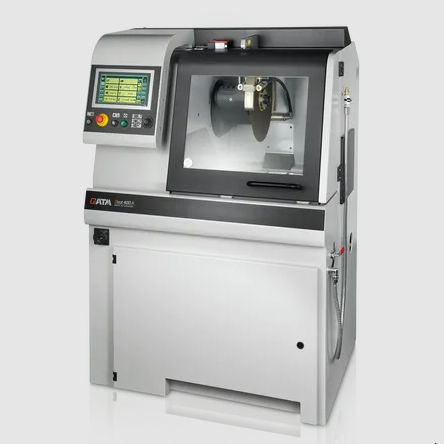

Rundmesser-Schneidemaschine Qcut 400 A

Probenmit NC-Unterstützungmit Parametriersoftware

Einführung
Die Qcut 400 A ist eine bodengestellte Präzisionstrennmaschine für Labor- und Industrieanwendungen. Für Trennscheiben bis Ø 406 mm ausgelegt, vereint sie große Trennkapazität mit kompakter Bauweise und automatischen X/Y-Fahrwegen für reproduzierbare Schnitte.

Produktvorteile

• Kompakte Stellfläche bei hoher Trennleistung
• Multi-Position Process (MPP) für sequenzielle Schnitte an verschiedenen Positionen
• Quick-Change System für schnellen Scheibenwechsel und vereinfachte Wartung

Ergonomisches Bedienfeld

• 10,1" Industrie-Touchscreen mit QATM-Bediensoftware
• Joystick für schnellen manuellen Achsenvorrichten und Inbetriebnahme
• Speicher für bis zu 200 Anwenderprogramme

Robuster Maschinenkörper

• Pulverbeschichtete Aluminiumkonstruktion für industrielle Einsatzbedingungen
• Integrierbare Umlaufkühlung und optionaler Zyklonabscheider
• Automatische Zentral-Schmierung der Achsen

Kompakter Edelstahltisch

• Integrierte Längs- und Quer-T-Nuten für flexible Spanntechnik
• Abmessungen: 420 x 375 mm (mit Z); 550 x 375 mm (ohne Z)
• Tragfähigkeit bis 120 kg; Verfahrwege X 345 mm, Y 200 mm, Z 150 mm (Z manuell Standard, automatisch optional)

Großer Trennraum

• Große Schiebetür und seitliche Klappe für schnellen und sicheren Zugang
• Rechte Öffnung für lange Proben und stoßfestes LED-Innenlicht

Optimierter Schwenkarm und Trennkopf

• Parallel geführte Schutzhaube erhöht Trennleistung
• Effizientes Kühlsystem und Quick-Change für schnellen Service
• Optional: Laser-Ausrichtung für präzise Werkstückpositionierung

Laser-Ausrichtung (optional)

• Projiziert die Trennlinie auf das Werkstück für wiederholgenaues Positionieren und exakte Schnittführung

Präzise Quervorschub

• Die tischintegrierte Z-Achse hält die Schnitthöhe, während der automatische Quervorschub exakte parallele Serienschnitte ermöglicht
• MPP und Serienschnittfunktionen vereinfachen komplexe Programme

Drehwerkzeug (optional)

• Vertikale Drehzuführung mit softwaregesteuerter Winkelvorgabe für rotationssymmetrische Teile
• Verbessert Oberflächengleichmäßigkeit und halbiert die Schnittzeit bei solchen Teilen

Intuitive Bedienung

• Großer Touchscreen und Joystick zur einfachen Parameterverwaltung im Automatikbetrieb
• Einstellung von Vorschubrate, Weg und Schneidkraft während des Betriebs möglich

Impuls-Schnitt

• Automatisch einstellbarer Impulsbetrieb für dicke oder schwer zu trennende Materialien zur Optimierung der Kühlung und Schnittqualität

Kraftabhängige Vorschubregelung (X & Y)

• Automatische Reduzierung der Vorschubgeschwindigkeit bei Erreichen voreingestellter Schneidkraftgrenzen zum Schutz von Maschine und Probe sowie zur Zeitersparnis

Zubehör (Auswahl)

• Umlaufkühlungseinheit mit Mehrkammerfiltration
• Bandfiltersystem für Dauerbetrieb (Tank 285 l; Filterleistung 100 l/min)
• Zyklonabscheider zur Entferung von Kühlschmiernebel (452 m3/h)

Verbrauchsmaterialien
Scheiben und anwendungsspezifische Verbrauchsmaterialien werden empfohlen, um Zuverlässigkeit, Sicherheit und Effizienz des Trennprozesses zu gewährleisten.

Technische Daten

• Modellbezeichnung: Qcut 400 A
• Trennscheibe: bis Ø 406 mm
• Max. Trennkapazität: Ø 150 mm
• X-Achse Verfahrweg (automatisch): 345 mm
• Y-Achse Verfahrweg (automatisch): 200 mm
• Z-Achse (manuell Standard / automatisch optional): 150 mm; Präzision Z: 0,1 mm
• T-Nut Größe: 12 mm
• Maschinentisch: 420 x 375 mm (mit Z); 550 x 375 mm (ohne Z)
• Tischbelastung: bis 120 kg
• Antriebsleistung (Hauptantrieb): 7 kW, S1; Anschlussleistung: 17 kVA
• Gesamtmaße (B x H x T): 1100 x 1610 x 930 mm
• Gewicht (abhängig von Ausstattung): ~480 kg
