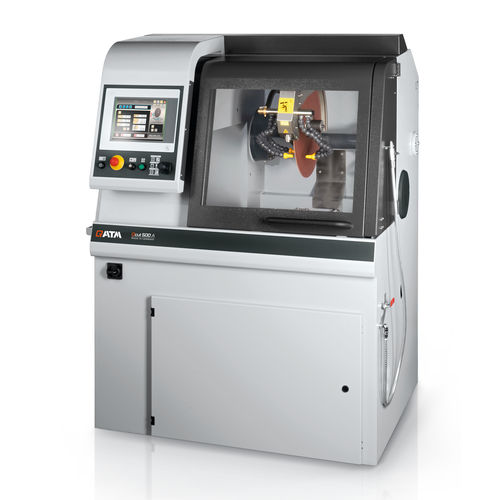

Rundmesser-Schneidemaschine Qcut 500 A

mit NC-Unterstützungmit Parametriersoftwaremit Betriebssoftware

Übersicht
Die Qcut 500 A ist eine nass schneidende Trennmaschine, entwickelt für präzises und hochproduktives Trennen großer und schwerer Bauteile. Hochdynamische Achsantriebe, automatische Vorschub- und Kappschnittfunktionen sowie ein großzügiger Schnittbereich ermöglichen schnelle, minimale Kontaktprozesse und die Bearbeitung langer Proben.

Vorteile

• Produktivitätssteigerung: hochdynamische Achsantriebe erlauben Verfahrgeschwindigkeiten bis 80 mm/s und verkürzen Zykluszeiten
• Flexible Werkstückhandhabung: große Schiebetür, Seitentür und beidseitige Öffnungen für lange Bauteile
• Serienfähige Abläufe: Multi-Position Process (MPP) für gleichzeitige Positionierung und automatisches Schneiden mehrerer Komponenten

Hauptmerkmale

• Bedienoberfläche: 12,1" Industritouchscreen mit QATM-Software; Joystick-Steuerung und 200 Anwenderprogramme für schnelle Einrichtung und Änderungen während des Betriebs
• Robuster Aufbau: pulverbeschichteter Aluminiumkörper mit integrierbarer Umwälzkühlung und automatischer Zentralschmierung
• Maschinentisch: Edelstahlausführung mit Längs- und Quernuten; sichere Spannmöglichkeiten über T-Nuten-Tisch oder Easy-Spannsatz; Tisch mit Z 550 x 500 mm oder ohne Z 700 x 500 mm
• Belastbarkeit: Aufnahme schwerer Werkstücke (je nach Ausführung bis ca. 400 kg; Maschinentischeingang bis 120 kg inkl. Spannmittel)
• Schnittkammer: große Schiebetür mit kratzfestem, laminiertem Sicherheitsglas, seitliche Schwenktür, Rechts/Links-Öffnungen für lange Proben, bruchfeste LED-Innenbeleuchtung
• Optimierter Schwenkarm: effiziente Kühlung, parallel geführte Trennscheibenabdeckung und optionale Laser-Ausrichtung für präzise Positionierung
• Präzise Quervorschub: in den Tisch integrierte Z-Achse zur konstanten Schnitthöhe; automatischer Quervorschub für präzise Parallelschnitte
• Drehwerkzeug (optional): vertikaler Rotationsvorschub mit softwaregesteuerter Winkelvorgabe für gleichmäßigere Oberflächen, halbierte Schnittzeiten bei rotierenden Teilen und Schutz gegen Rundlauf
• Pulsschnitt und kraftabhängige Vorschubregelung: einstellbarer Pulsschnitt für schwierig zu schneidende Materialien; Vorschub reduziert sich automatisch bei Erreichen der voreingestellten Schnittkraft

Zubehör / Optionen

• Umwälzkühlgerät (kompakt, integrabel, Mehrkammerfiltration)
• Bandfilter-System für Dauer-/Serienbetrieb
• Zentrifugaler Trenner zur Beseitigung von Kühlschmiernebel
• Optionale Laser-Ausrichtung, Drehwerkzeug und Qtool-Spannmittel

Technische Daten

• Trennscheibe: bis Ø 508 mm
• Maximale Trennkapazität: Ø 190 mm
• Scheibenbohrung: Ø 32 / 40 mm
• X-Achse automatischer Hub: 420 mm
• Y-Achse automatischer Hub: 280 mm
• Z-Achse automatischer Hub (Option): 200 mm
• Präzision Z-Achse: 0,1 mm
• Tisch mit Z (B x T): 550 x 500 mm, Edelstahl
• Tisch ohne Z (B x T): 700 x 500 mm, Edelstahl
• T-Nut Größe: 12 mm
• Scheibendrehzahl: variabel 1000–2800 / 1000–2400 U/min (je nach Konfiguration)
• Anschlussleistung: 30 kVA
• Hauptantriebsleistung: 15 kW, S1-Betrieb
• Abmessungen (B x H x T): 1300 x 1820 x 1250 mm
• Gewicht: ca. 1000 kg (abhängig von der Ausstattung)
