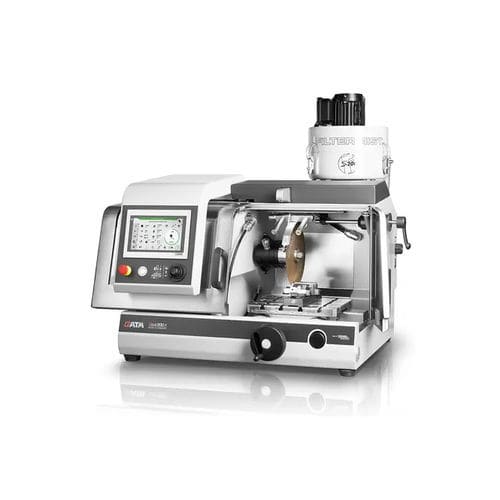

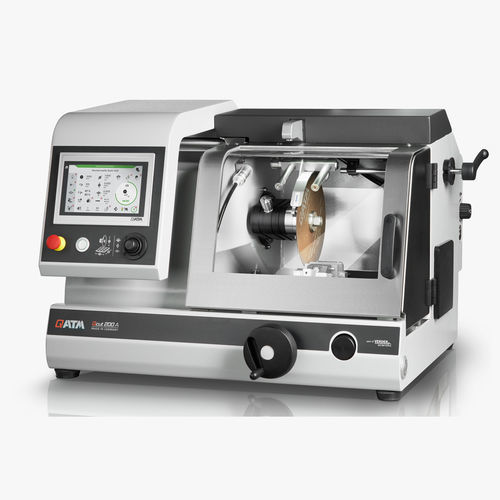

Rundmesser-Schneidemaschine Qcut 200 A

für Metallfür GlasProben

Einführung
Die Qcut 200 A ist eine kompakte Präzisionstrennmaschine mit bis zu drei automatischen Achsen (X, Y, Z) für Trennscheiben bis Ø 203 mm (8''). Sie bietet ein modulare, platzsparendes Design und verschiedene Schnittfunktionen, einschließlich Fahrt-/Schlagtrennen und Stufenschnitt für optimiertes schichtweises Abtragen.

Produktvorteile

• Vollautomatische Präzisionsachsen mit spielfreier Lagerung
• Neues Kühlsystem mit ca. 25% höherem Durchfluss als bei vergleichbaren Maschinen, reduziert Scheibenverschleiß um bis zu 15%
• Automatische Reinigungsfunktion der Schnittkammer
• Neue Softwarefunktionen für Schleifanwendungen
• Vereinfachter Trennscheibenwechsel mit Verriegelung und integrierter Schmieroption
• Dressvorrichtung zum Schärfen von Diamant- und Schleifscheiben
• Neue modular adaptierbare Drehvorrichtung

Höchste Sicherheitsanforderungen

• Freiwahlschalter: Maschine kann nur über Zwei-Hand-Bedienung positioniert werden, wenn die Tür geöffnet ist
• Quetschgefahr für den Bediener wird praktisch eliminiert

Intelligente Bauteilerkennung

• Bewährte automatische Bauteilerkennung und neue Austrittserkennung (Auto-Stop-Funktion)
• Start- und Endpunkte des Schnitts werden automatisch erkannt, wodurch Prozesszeiten reduziert werden

Höchste Präzision dank robuster Bauweise

• Robuste, vibrationsarme und stabile Konstruktion
• Geeignet zum Trennen oder Schleifen (Cup-Rad) empfindlicher Proben mit höchster Präzision
• Hervorragender Zugang zur Schnittkammer über große Schiebetür
• Schnelle und sichere Befestigung vielseitiger Spannvorrichtungen auf der großen Maschine

Intuitive und einfache Bedienung

• Großer 7" Industrie-Touchscreen mit ergonomischer Benutzerführung
• Benutzerfreundliche Software und einfache Bedienung
• Komfortable Bewegung der Automatikachsen per Joystick

Durchflussüberwachung

• Optionale Durchflussüberwachung gewährleistet konstante Kühlung empfindlicher Proben bei langen Schnitten
• Der Schnittvorgang wird automatisch unterbrochen, wenn ein kritischer Schwellenwert erreicht ist

Automatische Reinigungsfunktion

• Vollautomatische Maschinenreinigung über Spiral-Düsen in der Schnittkammer
• Reinigung kann einzeln geschaltet werden und nach jedem Schnitt automatisch starten
• Reinigung kann während des laufenden Prozesses aktiviert werden für klare Sicht

Umfangreiche Schnittprogramme

• Fahrt- oder Schlagtrennen zur Minimierung der Kontaktfläche je nach Bauteilgeometrie
• Stufenschnittfunktionen zum schichtweisen Trennen und Optimieren des Angriffswinkels, besonders bei massiven Materialien

Großes Zubehörangebot

• Große Maschine mit Nuten und 8 mm T-Nuten für QATM-Spannmittel (max. B x H: 300 x 210 mm)
• Spannmittel: vielfältige Auswahl einschließlich Vakuumspannsystem zur Fixierung von Objektträgern für Dünnschnitte
• Optionale Umlaufkühlsysteme (tragbar, mobil oder System-Labor-Varianten) für Kühlung, Filtration und Späneabfuhr
• Zubehör erweiterbar mit Drehvorrichtung und weiteren Spannvorrichtungen

Technische Daten (Tabelle)
Trennscheibe: bis Ø 203 mm / 8"
Max. Schnitthöhe: 75 mm (Trennscheibe Ø 200 mm)
Flanschgröße: Ø 12,7 mm
X-Achse: 210 mm (manuell / automatisch)
Y-Achse: 80 mm (automatisch)
Z-Achse (Option): 80 mm (automatisch)
Vorschub: 0,005–20 mm/s
Präzision Z-Achse: 0,005 mm
Min. Quervorschub (Z-Achse): 0,001 mm
Tisch ohne Z-Achse (BxT): 300 x 210 mm
Tisch mit Z-Achse (BxT): 280 x 210 mm
T-Nut: 8 mm
Drehzahl: 300 - 5000 U/min
Antriebsleistung (Hauptantrieb): 0,75 kW, S1
Anschlussleistung: 2,2 kVA
B x H x T: 725 x 535 x 675 mm
Gewicht: ca. 82 kg

Technische Spezifikationen

• Modell: Qcut 200 A
• Unterstützter Trennscheibendurchmesser: bis 203 mm (8'')
• Maximale Schnitthöhe: 75 mm (mit Ø 200 mm Scheibe)
• Flanschdurchmesser: 12,7 mm
• Automatische Achsen: X = 210 mm (manuell/automatisch), Y = 80 mm (automatisch), optional Z = 80 mm (automatisch)
• Vorschubbereich: 0,005–20 mm/s
• Z-Achsen-Präzision: 0,005 mm; min. Quervorschub (Z): 0,001 mm
• Tischabmessungen: ohne Z 300 x 210 mm; mit Z 280 x 210 mm
• T-Nuten: 8 mm für Spannmittel
• Spindeldrehzahlbereich: 300–5000 U/min
• Hauptantriebsleistung: 0,75 kW (S1)
• Anschlussleistung: 2,2 kVA
• Maschinenabmessungen (B x H x T): 725 x 535 x 675 mm
• Gewicht ca.: 82 kg
