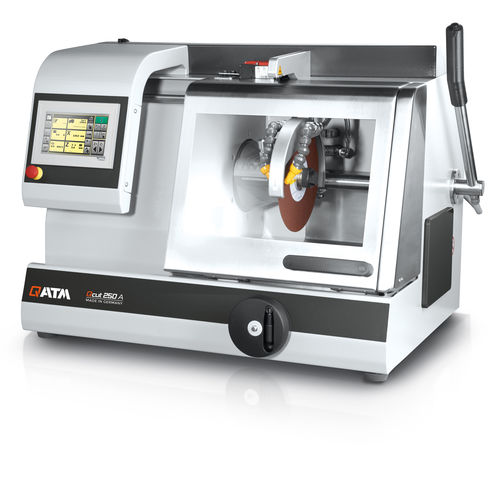

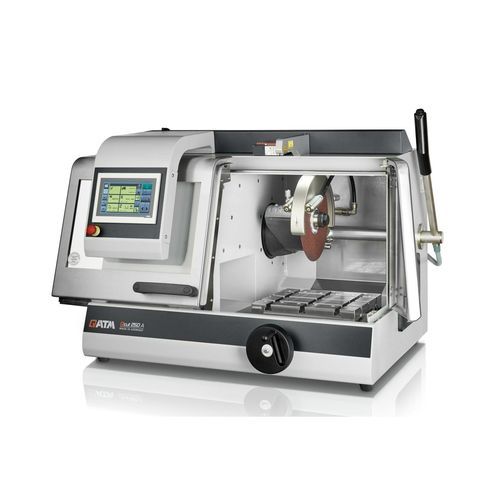

Laser-Schneidemaschine Qcut 250 A

Rundmessermit Betriebssoftwarefür Metallographieanwendungen

Einführung
Die Qcut 250 A ist eine kompakte, flexible halbautomatische Nass-Trennschleifmaschine für Werkstücke und Proben bis Ø 95 mm mit Trennscheiben bis zu 254 mm / 10". Sie vereint die Schnelligkeit einer manuellen Trennmaschine mit automatischen Schleif-Funktionen.

Produktvorteile

• Manuelle Y-Achse mit elektromechanischer Hebelbremse für Einhandbedienung
• Care‑Cut (Oszillation) für materialschonendes Trennen
• 7" Touchscreen mit intuitiver QATM-Bediensoftware
• Automatische X-Achse sowie manuelle Verstellung per Handrad
• Vorschubregelung abhängig von der Schneidkraft (X-Achse)
• Hochwertige LED-Beleuchtung der Schnittkammer
• Parallel geführter Scheibenschutz erhöht die effektive Trennkapazität
• Seitliche Öffnungen für lange Bauteile

Feiner dynamischer Schnitt
Die manuelle Schnittbewegung wird über Zahnradübersetzungen geregelt, um die Schneidkraft zu kontrollieren. Dadurch entstehen ruckfreie, präzise Schnitte. Die elektromechanische Hebelbremse fixiert die Scheibenposition in jeder Lage.

Horizontalbewegung
Der Tisch erlaubt manuelle (Handrad) und dynamisch automatische Bewegungen. Im Taktschnittmodus (pulsierender Antrieb) erfolgt besonders schonendes Schneiden des Materials.

Intuitive Steuerungssoftware
Die integrierte Software bietet ein übersichtliches Wartungsmenü und konfigurierbare Schnittparameter zur Vereinfachung der Bedienung und Routinewartung.

Automatische Quervorschub
Die optionale Z-Achse ermöglicht Einstellgenauigkeiten von 0,1 mm für parallele oder serielle Schnitte.

Detailvorteile

• Großer Edelstahltisch: spielfreie Achspositionierung; T-Nuten 12 mm; Max. W x H: 380 x 270 mm (ohne Z-Achse), sonst 300 x 270 mm
• Ergonomisches Bedienfeld: 10,1" Farbdisplay und Joystick für manuelle Bedienung
• Laser-Justage für exakte Bauteilpositionierung vor dem Schnitt
• Trennscheiben-Sperre: vereinfachter Scheibenwechsel durch Verriegelungsmechanik und einfaches Muttersystem
• Seitliche Öffnungen für exakte Bauteilpositionierung
• Robustes Gehäuse: pulverbeschichtete Aluminiumkonstruktion
• Parallelgeführte Scheibenabdeckung zur Erhöhung der Kapazität beim Querschnitt
• Großer Handhebel mit automatischer Feststellbremse für präzise Querschnitte

Technische Daten

• Trennscheibe: bis zu 254 mm / 10"
• Maximale Trennkapazität: Ø 95 mm
• X-Achsen-Hub (auto & manuell): 225 mm
• Y-Achsen-Hub (manuell): 170 mm
• Optionaler Z-Achsen-Hub: 120 mm, Präzision 0,1 mm
• Tisch W x D ohne Z-Achse: 380 x 270 mm; mit Z-Achse: 300 x 270 mm
• T-Nut: 12 mm
• Anschlussleistung: 5,5 kVA
• Hauptantriebsleistung: 3 kW (S1); 4 kW (S3/60%)
• Drehzahl: 3015 min⁻¹ (50 Hz) / 3100 min⁻¹ (60 Hz)
• Maschinenmaße W x H x D: 925 x 676 x 756 mm
• Ca. Gewicht: ~130 kg (abhängig von Ausstattung)
